GJFDV optik kabeli, kapalak tekis tuzilishi, metall bo'lmagan mustahkamlik elementi va yadro sifatida kam egiluvchan yo'qotish tolasi bilan ichki kabel stsenariylarida engil, oson o'rnatish va yuqori ishonchlilikning keng qamrovli afzalliklarini namoyish etadi. Uning parametr dizayni FTTH kirish, aqlli uylar, ma'lumotlar markazlari va boshqa stsenariylar ehtiyojlariga to'liq mos keladi. Qattiq material tanlash va strukturani optimallashtirish orqali u ishlash, narx va qurilish qulayligini muvozanatlashtiradi.
5G gigabit keng polosali va to'liq uy optik tarmoqlarini ommalashtirish bilan GJFDV optik kabeli yuqori tarmoqli kengligi (50G/100G uzatishni qo'llab-quvvatlaydi), kam tutunli halogensiz qobiq (ko'proq ekologik toza) va kemiruvchilarga chidamli dizaynga (past qavatli turar joylarga moslashish) yangilanadi va doimiy ravishda optik tolali echimlarni ta'minlaydi.
Mahsulot tavsifi

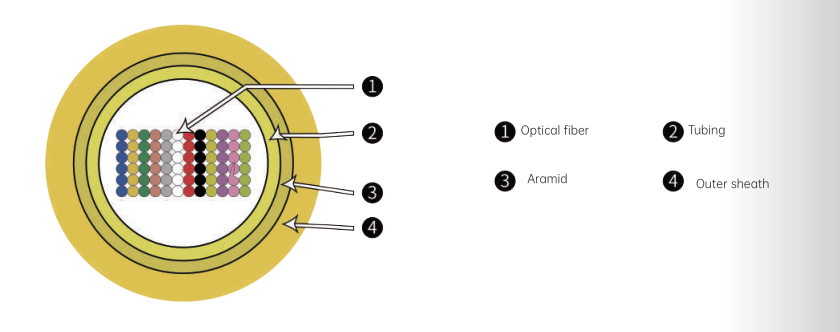

Ichki tarmoqli tolali optik kabel optik uzatish vositasi sifatida lenta tolasidan foydalanadi, u yuqori modulli materialdan yasalgan bo'sh trubkaga o'ralgan va keyin aramid mustahkamligi elementi qatlami bilan o'ralgan. Nihoyat, u polietilen qoplamali qatlam bilan ekstrudirovka qilinadi.
Mahsulot xususiyati
Ip tolasidan foydalanish yuqori integratsiyaga erishadi. Aramid ip mustahkamligi elementlari kabel uchun ajoyib tortishish ko'rsatkichlarini ta'minlaydi.
◆ Tashqi qoplama materiali korroziyaga chidamlilik, gidroizolyatsiya, olovga chidamlilik va atrof-muhitga zarar etkazmaslikni taklif qiladi.
Mahsulot ilovalari
• Ichki elektr simlari
•Asboblar va aloqa jihozlarining o‘zaro bog‘lanishi.
GJFDV optik kabeli a qabul qiladi tekis kapalak tuzilishi to'rtburchaklar yoki taxminan to'rtburchaklar kesimli, odatda kengligi 3,0-6,0 mm va qalinligi 2,0-3,5 mm. Bitta kabelning og'irligi ≤100 g / m ni tashkil qiladi, bu an'anaviy dumaloq ichki optik kabellardan 30% dan ko'proq engilroq. Ushbu dizaynning asosiy afzalliklari quyidagilardan iborat: birinchidan, u devor ichidagi quvurlarni o'rnatish va kanallarni o'rnatish kabi tor muhitlar uchun mos bo'lgan kabellar bilan ishg'ol qilingan joyni kamaytiradi; ikkinchidan, tekis struktura o'rnatish vaqtida buralish natijasida kelib chiqadigan tolali mikro bükme yo'qotilishidan qochib, burilishlarga qarshi yaxshiroq ishlashga ega; uchinchidan, u g'ilofni tez yechish imkonini beradi, birlashma samaradorligini 40% dan ortiq oshiradi.
Kabelning uzunligi bo'ylab nosimmetrik tarzda taqsimlangan ikkita parallel mustahkamlik elementi mavjud bo'lib, o'rtada tolani himoya qilish birligi va har ikki tomonda qobiqni mustahkamlovchi qirralar mavjud. Umumiy struktura ekstrusion kalıplama jarayoni orqali bir bo'lakda shakllantiriladi, strukturaviy barqarorlikni ta'minlash uchun o'lchovli og'ish ± 0,2 mm ichida nazorat qilinadi.
GJFDV optik kabelining mustahkam elementi quyidagilardan qilingan Shisha tolali mustahkamlangan plastmassa (FRP) diametri 0,5-1,0 mm. Bitta FRP ≥800MPa kuchlanish kuchiga va ≥100GPa elastik modulga ega. Metall mustahkamlik elementlari (masalan, po'lat simlar) bilan solishtirganda, FRP uchta asosiy afzalliklarga ega:
Zo'r izolyatsiya: Ovoz qarshiligi ≥10¹⁴Ō·sm, kuchli elektr muhitlarida (masalan, 220V elektr uzatish liniyalari) elektromagnit parazitlardan qochish va barqaror optik signal uzatilishini ta'minlash.
Yengil: FRP zichligi atigi 2,0-2,2 g/sm³ bo'lib, po'lat simdan (7,8 g/sm³) 70% engilroq bo'lib, kabellarni o'tkazishda devorlar va magistrallardagi yukni kamaytiradi.
Korroziyaga qarshilik: Nam muhitda zang xavfi yo'q. 1000 soatlik tuz püskürtme sinovidan so'ng (5% NaCl eritmasi, 35 ℃), mexanik xususiyatni saqlash darajasi ≥90% ni tashkil qiladi.
FRP mustahkamligi elementi interfeysni bog'lash jarayoni orqali g'ilofga mahkam bog'langan bo'lib, ≥1,5N/sm po'stloq kuchi bilan o'rnatish vaqtida mustahkamlik elementi va g'ilof o'rtasida ajralishning oldini oladi, bu esa strukturaning buzilishiga olib kelishi mumkin.
GJFDV optik kabelining asosiy uzatish muhiti hisoblanadi G.657A1 yoki G.657A2 bir rejimli tola, va ba'zi texnik xususiyatlar OM3/OM4 ko'p rejimli toladan foydalanishi mumkin. Muayyan parametrlar quyidagilardan iborat:
G.657A1 tolasi: Qattiq egilish radiusi talablari bo'lgan stsenariylar uchun javob beradi. 10 mm egilish radiusida (1550 nm to'lqin uzunligi) qo'shimcha yo'qotish ≤0,1dB ni tashkil qiladi. 1310nm to'lqin uzunligida zaiflashuv ≤0,36dB/km, 1550nm da ≤0,22dB/km.
G.657A2 tolasi: Bükme ishlashi va uzatish masofasini muvozanatlashtiradi. 7,5 mm egilish radiusida qo'shimcha yo'qotish ≤0,2dB ni tashkil qiladi, bu 300 m gacha bo'lgan masofada 10 Gbps signal uzatishni qo'llab-quvvatlaydi.
OM3 ko'p rejimli tola: 850nm to'lqin uzunligida zaiflashuv ≤3,5dB/km, tarmoqli kengligi ≥2000MHz·km, 10 Gigabit Ethernet uzatishni qo'llab-quvvatlaydi.
Elyaf qoplamasi diametri 250 mkm bo'lgan ikki qatlamli strukturani (ichki UV-davolagan qatron + tashqi tampon qatlami) qabul qiladi. Yalang'ochlash kuchi 0,5-3,0N oralig'ida nazorat qilinadi, bu esa tolaga zarar bermasdan, birlashma paytida tez tozalashni osonlashtiradi.
Elyaf a.ga oʻralgan Polibutilen tereftalat (PBT) bo'sh trubkasi ichki diametri 1,5-2,0 mm. Naycha yarim suyuqlik suv o'tkazmaydigan jel bilan to'ldirilgan (tushish nuqtasi ≥60 ℃), u -20 ℃ dan + 60 ℃ oralig'ida suyuqlik bo'lib qoladi. Mexanik zarbalarni buferlashi va namlikning kirib kelishini oldini olishi mumkin. Bo'shashgan trubka har ikki tomonning FRP quvvat elementlariga parallel ravishda o'rnatiladi, ≤0,3 mm oraliq xatosi bilan, stress paytida tolaga bir xil quvvatni ta'minlaydi va mikro bükme yo'qotilishini kamaytiradi.
GJFDV optik kabelining qobig'i undan qilingan Polivinilxlorid (PVX), Simlar va kabellar uchun GB/T 8815-2008 "Soft Polivinilxlorid Plastmassalarid" standartiga muvofiq, quyidagi o'ziga xos xususiyatlarga ega:
Mexanik xususiyatlar: Cho'zilish kuchi ≥12MPa, uzilishda cho'zilish ≥150%, qattiqlik (Shore A) xona haroratida 80-90, moslashuvchanlik va strukturaviy mustahkamlikni birlashtiradi.
Olovga chidamlilik: UL94 V-0 toifasidagi sinovdan o'tadi (vertikal yonish sinovida 10 soniya ichida o'z-o'zini o'chirish, quyida paxtani yoqish uchun tomchilar yo'q), kislorod indeksi ≥28%, ichki yong'in xavfsizligi talablariga javob beradi.
Atrof-muhitga qarshilik: Kislota va gidroksidi qarshilik (5% H₂SO₄ yoki 5% NaOH eritmasida 72 soat davomida namlangan, vazn o'zgarishi tezligi ≤1%, tortishish quvvatini saqlash darajasi ≥80%), oshxonalar va laboratoriyalar kabi engil korroziy muhitlar uchun javob beradi.
G'ilof yuzasi 100 ta ishqalanish sinovlaridan so'ng (500 g yuk) aniq ko'rinadigan tirnalishga chidamli siyoh yordamida identifikatsiya ma'lumotlari (model, yadro soni, hisoblagich belgilari va boshqalar) bilan chop etiladi, bu esa qurilishning kuzatilishini osonlashtiradi.
Zaiflash kabelning uzatish samaradorligini o'lchaydigan asosiy ko'rsatkichdir. GJFDV optik kabelining zaiflashuviga tola sifati va strukturaviy dizaynni qat'iy nazorat qilish orqali erishiladi:
Harorat tsikli sinovida (-20 ℃ dan +60 ℃ gacha, 10 tsikl), qo'shimcha tolaning susayishi ≤0,1dB/km ni tashkil qiladi, bu ichki haroratning o'zgarishi ostida mukammal uzatish barqarorligini namoyish etadi.
GJFDV optik kabelining asosiy afzalliklaridan biri bu kam egilish yo'qotilishi, bu G.657 tolasi dizayni va kelebek tuzilishi o'rtasidagi sinergiyadan kelib chiqadi:
Statik egilish: 10 mm radiusli 100 burilish (G.657A1 tolasi uchun) egilib, 1550nm to'lqin uzunligida qo'shimcha yo'qotish ≤0,1dB; 7,5 mm radiusli 100 burilish (G.657A2 tolasi uchun) egilib, qo'shimcha yo'qotish ≤0,2dB ni tashkil qiladi.
Dinamik egilish: 20 mm radius bilan 1000 marta o'zaro egilish (egilish burchagi ± 90 °), qo'shimcha yo'qotish ≤ 0,3 dB bo'lib, tez-tez harakatlanish yoki kabelni sozlashni talab qiladigan stsenariylarning ehtiyojlarini qondiradi.
Ibratli egilish va mikro egilish: IEC 60793-1-47 standart sinovidan o'tish, so'l egilish yo'qolishi (30 mm radius, 10 burilish) ≤0,1dB; mikro-bükme yo'qolishi (harorat aylanishi + tebranish sinovidan keyin) ≤0,1dB / km, uzoq muddatli foydalanish paytida ishlashning yomonlashuvini ta'minlamaydi.
G.657A1/A2 tolasining dispersiya ko'rsatkichi yuqori tezlikda signal uzatish uchun javob beradi:
Nolinchi dispersiya to'lqin uzunligi: 1300-1324nm, nol dispersiyali qiyaligi ≤0,092ps/(nm²·km);
1550 nm to'lqin uzunligi dispersiyasi: ≤18ps/(nm·km), ≥40km masofada 10Gbps signal uzatishni qo'llab-quvvatlaydi va ≥10km dan ortiq 25Gbps signal.
OM3/OM4 ko'p rejimli tola optimallashtirilgan sinishi indeksini taqsimlash orqali yuqori tarmoqli kengligiga erishadi:
OM3 tolasi: 850nm to'lqin uzunligi samarali modal tarmoqli kengligi (EMB) ≥2000MHz·km, 1300nm ≥500MHz·km;
OM4 tolasi: 850nm EMB ≥4700MHz·km, 150m masofada 100Gbps Ethernet uzatishni qo'llab-quvvatlaydi.
GJFDV optik kabelining tortishish ko'rsatkichi ikkita ish sharoitiga ega bo'lgan ichki o'rnatish ehtiyojlari uchun mo'ljallangan: qisqa muddatli (o'rnatish vaqtida) va uzoq muddatli (foydalanish paytida):
Qisqa muddatli kuchlanish kuchi: ≥600N (qo'llash tezligi 10mm/min, 1 daqiqa davomida 600N ni saqlab turish, qo'shimcha tolaning susaytirishi ≤0.1dB), tortishni o'rnatish vaqtida oniy kuchlanish talablariga javob beradi.
Uzoq muddatli kuchlanish kuchi: ≥300N (24 soat davomida uzluksiz 300N kuchlanishni qo'llash, tolaning uzilishi yo'q, qo'shimcha susaytirish ≤0,1dB), kabeldan keyin yuzaga kelishi mumkin bo'lgan engil kuchlanishga moslashish (masalan, devorning joylashishi natijasida yuzaga keladigan kuchlanish).
Chiziqning ishlashi FRP mustahkamligi elementi va g'ilof o'rtasidagi sinergiya bilan kafolatlanadi: FRP asosiy kuchlanishni o'z zimmasiga oladi va g'ilof bog'lash texnologiyasi orqali stressni umumiy tuzilishga tarqatadi, bu esa tolaning kuchlanishiga yo'l qo'ymaydi.
Ichki muhitda optik kabellar mebelni siqish va oyoq osti qilishdan lateral bosimga bardosh berishi mumkin. GJFDV ning siqish ishlash parametrlari quyidagilardan iborat:
Qisqa muddatli lateral bosim: ≥1000N/100mm (bosimni qo'llash tezligi 10mm/min, 1 daqiqa davomida ushlab turish), qobiqning yorilishi yo'q, qo'shimcha tolaning susayishi ≤0,1dB.
Uzoq muddatli lateral bosim: ≥500N/100mm (24 soat davomida doimiy ravishda 500N bosimni qo'llash), doimiy strukturaviy deformatsiya yo'q, barqaror tolali ishlash.
Siqilgan konstruktsiyaning yadrosi tekis strukturaning kuch dispersiyasidir: kelebek kesmasi bosimni har ikki tomonning mustahkamlik elementlari va g'ilof qirralariga teng ravishda taqsimlaydi va o'rtadagi tolali birlikdagi bosim ≤5N ni tashkil qiladi, bu tolaning siqilish chegarasidan (≥100N) ancha past.
1,5 m erkin tushish sinovi orqali (kabel uchlari mahkamlangan, o'rtada osilgan, 1,5 m balandlikdan beton erga tushadi) g'ilofda yoriqlar yo'q va qo'shimcha tolaning susayishi ≤0,1dB ni tashkil qiladi. Ta'sir energiyasi PVX qobig'ining elastik deformatsiyasi bilan so'riladi va FRP mustahkamligi elementi tolani zarba shikastlanishidan himoya qilish uchun ortiqcha deformatsiyani cheklaydi.
10-500 Gts chastotali sinusoidal tebranish sinovida (tezlanish 10m/s², har bir o‘qda 2 soat tebranish), tolaning susayishida sezilarli o‘zgarish (o‘zgarish ≤0,1dB/km) va bo‘g‘inlarda bo‘shashmaslik kuzatilmaydi, bu tebranish manbalari bo‘lgan stsenariylarga mos keladi (masalan, xona konditsionerlari yaqinida).
GJFDV optik kabelining moslashuvchanligi murakkab ichki kabel ehtiyojlariga moslashadi:
Statik egilish radiusi: ≤10mm (G.657A1 tolasi uchun), devor burchaklari va mebel chetlari atrofida ortiqcha joy ajratmasdan o'rnatilishi mumkin.
Dinamik egilish radiusi: ≤20mm (o'rnatish vaqtida), qurilish vaqtida yo'nalishni tez sozlash imkonini beradi, kabel qiyinligini kamaytiradi.
Minimal egilish diametri: Yagona simi 10 mm diametrli silindrga (masalan, g'altak kabi) doimiy deformatsiyalarsiz o'ralishi mumkin, bu saqlash va tashishni osonlashtiradi.
Ichki haroratning o'zgarishi nisbatan yumshoq, ammo GJFDV hali ham keng haroratga moslashish qobiliyatiga ega:
Ishlash harorati oralig'i: -20 ℃ dan + 60 ℃ gacha, shimoliy qishda (≥18 ℃) ichki isitish muhitini, janubiy yozda konditsionersiz muhitni (≤40 ℃) va jihoz xonalarida doimiy haroratli muhitni (20-25 ℃) qamrab oladi.
Saqlash harorati oralig'i: -40 ℃ dan + 70 ℃ gacha, tashish va saqlash paytida g'ilofning yorilishi yoki tolaning mo'rtlashishi xavfisiz ekstremal haroratlarga bardosh beradi.
Harorat tsikli sinovi: -20 ℃ (8 soat) → xona harorati (2 soat) → +60 ℃ (8 soat) → xona harorati (2 soat) 10 tsikldan so'ng, tolaning zaiflashuvi o'zgarishi ≤0,05dB / km ni tashkil qiladi va qobiqning termal qisqarish tezligi ≤1% ni tashkil qiladi.
Ichki optik kabellarning olovga chidamliligi yong'in xavfsizligi bilan bevosita bog'liq. GJFDV ning asosiy ko'rsatkichlari quyidagilardan iborat:
Olovga chidamlilik darajasi: UL94 V-0 (vertikal yonish), GB/T 18380.1-2008 B klassi (to'plamda yonish), olov tarqalish uzunligi ≤0,5 m, quyida yonuvchi moddalarni yoqish uchun tomchilatib bo'lmaydi.
Tutun zichligi: GB / T 17651.2-1998 testida maksimal tutun zichligi (MSD) ≤75, tutun zichligi darajasi (SDR) ≤50, yong'inlar paytida xodimlarni evakuatsiya qilishda tutunning ta'sirini kamaytiradi.
Galogen kislota gazining chiqishi: PVX qobig'ida halogenlar mavjud bo'lsa-da, formulani optimallashtirish orqali halogen kislota gazining chiqishi miqdori GB / T 17650.1-1998 standartiga javob beradigan ≤5 mg / g ni tashkil qiladi, yong'in paytida korroziy gazlarning zararini kamaytiradi.
Ichki muhitda namlik (masalan, hammom yaqinida) yoki chiriyotgan o'sishi xavfi bo'lishi mumkin. GJFDV ning himoya ko'rsatkichlari quyidagicha:
Namlikka qarshilik: 40 ℃, 95% nisbiy namlik muhitida 1000 soat davomida joylashtirilgan, g'ilofning suvni yutish darajasi ≤0,5%, tolaning susayishi o'zgarishi ≤0,1dB/km va chiriyotgan dog'lari hosil bo'lmaydi.
Chiriyotganlarga qarshilik: GB/T 2423.16-2013 chiriyotgan sinovidan o'tish (Aspergillus niger va Aspergillus flavus kabi 5 turdagi chiriyotgan bilan emlangan), 28 kundan keyin chiriyotgan o'sish darajasi ≤1 (deyarli o'sish yo'q), chiriyotgan eroziyasidan kelib chiqqan qobiqning qarishini oldini olish.
Umumiy uy kimyoviy moddalari bilan aloqa qilgandan so'ng (masalan, detarjan, alkogol, uy tozalash vositalari) g'ilofda shish yoki yorilish bo'lmaydi. 24 soatlik suvga cho'mishdan so'ng, tortishish quvvatini saqlash darajasi ≥90% ni tashkil qiladi, oshxonalar, laboratoriyalar va boshqa stsenariylar uchun mos keladi.
Aşınma sinovi (5N bosim ostida g'ilof yuzasini zımpara bilan 100 marta ishqalash) orqali eskirish chuqurligi ≤0,1 mm ni tashkil qiladi, tolaga ta'sir qilish xavfi yo'q, xizmat muddatini uzaytiradi. PVX qoplamining qattiqligi va elastikligi muvozanati aşınma qarshilik va moslashuvchanlikni birlashtiradi.

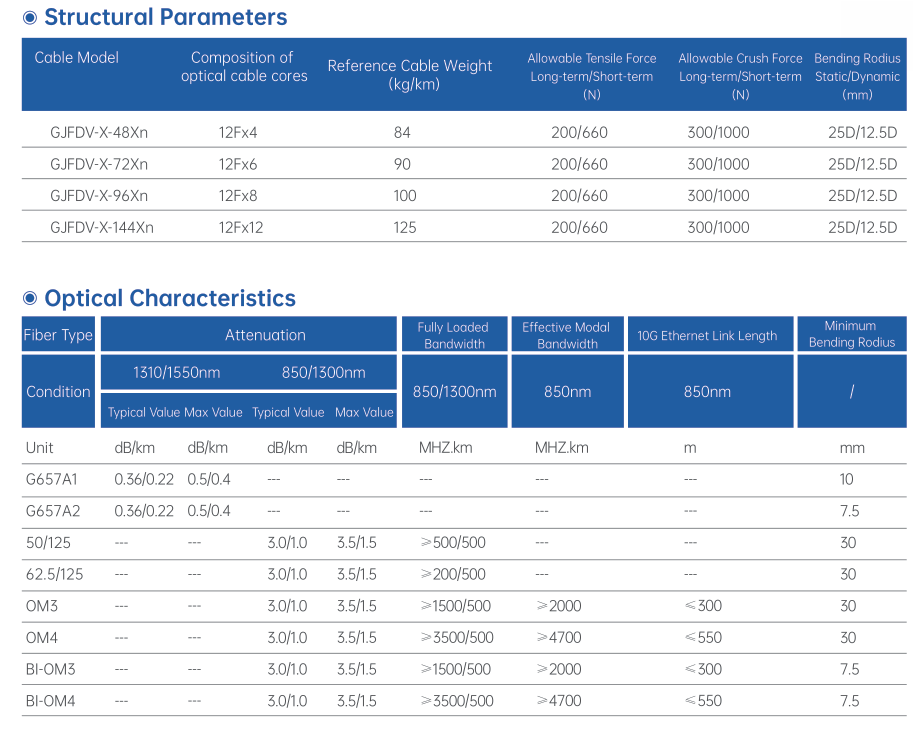

GJFDV optik kabeli turli xil stsenariy ehtiyojlarini qondirish uchun turli yadro sonlari va uzunlik xususiyatlarini taqdim etadi:
| Asosiy hisob | Kabel o'lchami (kenglik × qalinligi) | Og'irligi (g/m) | Maksimal uzatish masofasi (10Gbps) | Ilova stsenariylari |
|---|
| 1 yadro | 3,0 mm × 2,0 mm | 20-30 | 300 m (G.657A2) | Uy FTTH kirish |
| 2 yadro | 4,0 mm × 2,5 mm | 30-40 | 300 m | Korxona ish stoli kabellari, IPTV + keng polosali |
| 4 yadro | 5,0 mm × 3,0 mm | 40-50 | 300 m | Kichik jihozlar xonalari, multimedia sinflari |
Uzunlik xususiyatlariga 100m / rulon, 500m / g'altak va 1000m / g'altak kiradi, ular qurilish ehtiyojlariga ko'ra kesilishi mumkin. Hisoblagichni belgilash xatosi ≤0,5% ni tashkil qiladi, bu aniq o'lchashni osonlashtiradi.
Yo'lak tolasi tarqatish qutisidan foydalanuvchining uyiga tushirish kabeli sifatida GJFDV muhim afzalliklarga ega:
Yassi strukturani devor kanallariga (ichki diametri ≥5 mm) katta teshiklarni burg'ilashsiz kiritish mumkin.
Metall bo'lmagan quvvat elementlari kuchli elektr liniyalari (masalan, 220V elektr uzatish liniyalari) bilan bir xil quvurga yotqizilganida elektromagnit shovqinlardan qochadi.
Kam egiluvchan yo'qotish eshik ramkalari va taglik taxtalari atrofida o'rnatish imkonini beradi, bu estetik jihatdan yoqimli va kundalik hayotga ta'sir qilmaydi.
Ofis binolari, mehmonxonalar va boshqa stsenariylarda u polni taqsimlash ramkalari va ish stoli ma'lumot nuqtalarini ulash uchun ishlatiladi:
Ko'p yadroli spetsifikatsiyalar (2-4 yadro) ovoz, ma'lumot va video xizmatlarini integratsiyalashgan uzatishni qo'llab-quvvatlaydi.
Olovga chidamlilik yong'in xavfini kamaytiradi, qurilish yong'in qoidalariga rioya qiladi.
Engil dizayn tranking yukini kamaytiradi, tarmoq kabellari va elektr uzatish liniyalari bilan bir xil magistralda o'rnatishni osonlashtiradi.
Shkaflardagi ichki jihozlarni o'zaro ulash yoki qisqa masofaga o'tish uchun ishlatiladi:
Kichkina bükme radiusi shkaflardagi zich kabelga moslashadi, joyni tejaydi.
Yuqori tarmoqli kengligi 10Gbps/25Gbps signal uzatishni, server va kalitlarni oʻzaro ulanish ehtiyojlarini qondirishni qoʻllab-quvvatlaydi.
Vibratsiyaga chidamlilik xonada uskunaning ishlashi paytida barqaror signallarni ta'minlaydi.
Smart terminallar (masalan, yuqori aniqlikdagi kameralar, aqlli eshik qulflari) va uy shlyuzlarini ulash:
Chiriyotganlarga chidamliligi hammom va oshxona kabi nam muhitlarga moslashadi.
Aşınmaya bardoshli qobiq kundalik teginish va tozalashga bardosh beradi, xizmat muddatini uzaytiradi.
Kam yo'qotish yuqori aniqlikdagi videoning (4K/8K) silliq uzatilishini ta'minlaydi.
GJFDV konstruktiv dizayni qurilish qulayligini to'liq hisobga oladi:
Osonlik bilan yechib olinadigan qobiq: G'ilofni bir vaqtning o'zida tola va mustahkamlik elementini ochib beradigan maxsus simli tozalagich bilan olib tashlash mumkin. Chiqib ketish uzunligi xatosi ≤1 mm bo'lib, ulanish samaradorligini 30% ga oshiradi.
Tez ulagichlar bilan mos keladi: Tolaning uchi yuzini qayta ishlagandan so'ng, u to'g'ridan-to'g'ri SC / LC tezkor konnektorlariga moslashtirilishi mumkin, o'rtacha ulanish vaqti ≤3 daqiqa/yadro. Uyga kirish uchun mos keladigan issiq erituvchi uskunalar kerak emas.
Aniq identifikatsiya: Hisoblagich belgilari bir-biridan 1 m masofada joylashgan bo'lib, o'rnatish uzunligini hisoblashni osonlashtiradi va chiqindilarni oldini oladi; asosiy rangni farqlash (ko'k, to'q sariq) polaritni aniqlashni osonlashtiradi.
GJFDV optik kabelini ishlab chiqarish mahalliy va xorijiy standartlarga qat'iy rioya qiladi:
Mahalliy standartlar: GB/T 18280.1-2015 "Indoor optik kabellari 1-qism: Umumiy printsiplard", YD/T 1997-2009 "Kirish tarmoqlari uchun Butterfly Drop Kabellari".
Xalqaro standartlar: IEC 60794-1-2 "Fiber optik kabellar 1-2-qism: Umumiy tamoyillar — ichki makon kabellarid", TIA-568.3-D "Fiber optik kabel komponentlari Standardd".
Kabellarning har bir partiyasi zavoddan chiqishdan oldin 20 dan ortiq sinovdan o'tishi kerak, shu jumladan asosiy elementlar:
Optik ishlash: zaiflashuv, dispersiya, egilish yo'qolishi (10 mm radius).
Mexanik ishlash: kuchlanish, siqish, zarba, tebranish, egilish charchoqlari.
Atrof-muhit ko'rsatkichlari: Olovga chidamlilik, haroratga chidamlilik, namlikka chidamlilik, chiriyotgan sinovi.
Strukturaviy ishlash: qobiq qalinligi, quvvat elementi diametri, tolaning ortiqcha uzunligi.
| Xususiyatlari | GJFDV (metall bo'lmagan kapalak) | GJFJV (kelebek metall bilan mustahkamlangan) | GJPFJV (dumaloq ichki kabel) |
|---|
| Kuchli element materiali | FRP (metall bo'lmagan) | Chelik sim (metall) | FRP / po'lat sim |
| Bükme radiusi | ≤10mm | ≤15 mm | ≤20mm |
| Olovga chidamlilik darajasi | UL94 V-0 | UL94 V-0 | UL94 V-2 |
| Anti-elektromagnit shovqin | Zo'r (metall bo'lmagan) | Yomon (metall osongina aralashuvni keltirib chiqaradi) | Kuchli element turiga bog'liq |
| Og'irligi (2 yadro) | 30 g/m | 45 g/m | 50 g/m |
| Ilova stsenariylari | Uyga kirish, ichki kabellar | Yuqori quvvatli stsenariylar (masalan, yuqori yuk) |
|
