Yagona yadroli ichki optik kabel
Zamonaviy aloqa tarmoqlarida optik kabellar axborot uzatishning asosiy tashuvchilari sifatida ularning ishlashi aloqa sifati va samaradorligiga bevosita ta'sir qiladi. SXC optik kabeli o'zining noyob parametr xususiyatlariga ega bo'lib, ko'plab optik kabel mahsulotlari orasida ajralib turadi va kirish tarmoqlarida va uyga tolali stsenariylarda keng qo'llaniladi va aloqa sanoatini rivojlantirish uchun mustahkam yordam beradi.
Mahsulot tavsifi

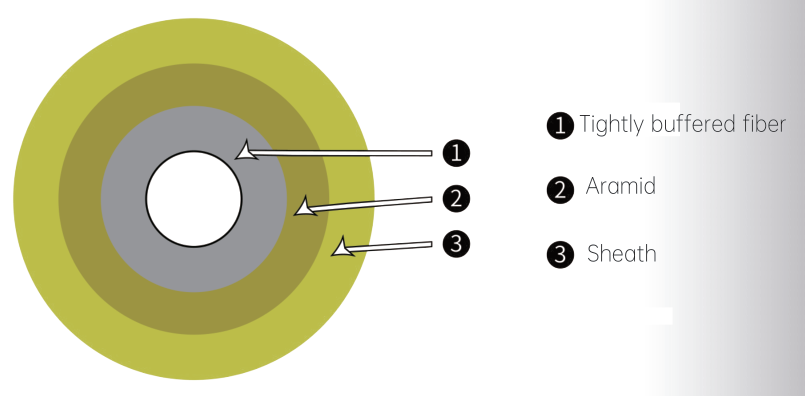

Yagona yadroli yopiq tolali optik kabel optik uzatish birligi sifatida 900 mkm yoki 600 mkm zich tamponlangan optik tolalardan foydalanadi, aramid iplar esa mustahkamlik elementi sifatida xizmat qiladi. Keyin kabel tashqi qoplama sifatida polivinilxlorid (PVX) qatlami bilan ekstrudirovka qilinadi. Shu bilan bir qatorda, past tutunli nol-galogen (LSZH) materiallar ham bo'lishi mumkin.
mijozlar talablari asosida taqdim etiladi.
Mahsulot xususiyati
◆ Qattiq tamponlangan optik tolalardan foydalanish oson tozalashni osonlashtiradi.
◆ Qattiq tamponli optik tolalar otashga chidamliligini ko'rsatadi.；
◆Aramid ip mustahkamligi elementlari kabel uchun ajoyib tortishish ko'rsatkichlarini ta'minlaydi.
◆ Tashqi qoplama materiali korroziyaga chidamlilik, gidroizolyatsiya, olovga chidamlilik va atrof-muhitga zarar etkazmaslikni taklif qiladi.
Mahsulot ilovalari
• Faol ulanishlar uchun optik tolali patch kordonlar yoki pigtaillar.
• Vertikal vallar va majburiy shamollatish uchun ichki ko'taruvchi va plenum kabellari.
• Asboblar va aloqa uskunalarini o'zaro bog'lash.
Yetkazib berish muddati
Tavsiya etilgan uzunlik: 2000 m; boshqa uzunliklar mijozning talablariga muvofiq ta'minlanishi mumkin.

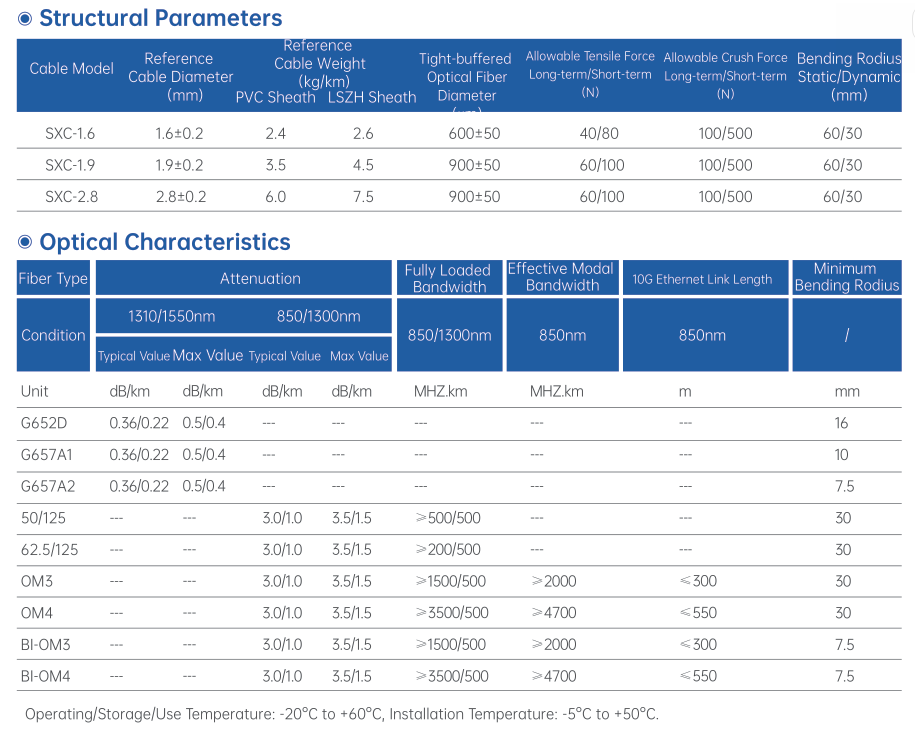

I. Strukturaviy parametrlarning xarakteristikalari
(I) Optik uzatish vositasi
SXC optik kabeli asosiy optik uzatish muhiti sifatida bitta PH900mm yoki PH600mm zich tamponlangan toladan foydalanadi. Qattiq tamponlangan tola ixcham tuzilishga ega bo'lib, tolani tashqi muhitdan samarali ravishda ajratib turadi va optik signal uzatilishiga tashqi omillarning aralashuvini kamaytiradi. Ushbu dizayn o'rnatish va foydalanish paytida tolaning optik ishlashi barqarorligini yaxshiroq saqlashga imkon beradi. Bo'shashgan quvurli tolalar bilan solishtirganda, zich tamponlangan tolalar namlikning kirib kelishini oldini olish uchun qo'shimcha plomba materiallarini talab qilmaydi, bu esa strukturaning murakkabligini kamaytiradi. Shu bilan birga, qurilish vaqtida ularni osongina ajratib olish mumkin, bu turli xil optik aloqa uskunalari bilan ulanishni osonlashtiradi va qurilish samaradorligini sezilarli darajada oshiradi.
(II) Stress - mustahkamlovchi birlik
Tashqi tomondan qoplagan aramid moddasi qatlami SXC optik kabelining kuchlanishni kuchaytiruvchi blokini tashkil qiladi. Aramid yuqori quvvat va past zichlik xususiyatlariga ega. Uning kuchi po'lat simdan bir necha baravar ko'p, og'irligi esa po'lat simga qaraganda ancha past. Bu xususiyat optik kabelning o'z og'irligini sezilarli darajada oshirmasdan, yaxshi tortishish ko'rsatkichlarini ta'minlashga imkon beradi, bu esa turli muhitlarda yotqizishni osonlashtiradi. Amaliy qo'llanmalarda, xoh u yuqoridan yotqizish, xoh quvur liniyasi yotqizish yoki ichki simlarni o'tkazishda bo'ladimi, aramid mustahkamlovchi elementlar kuchlanish kuchiga samarali qarshilik ko'rsatishi mumkin, optik kabel tashqi kuchlar tomonidan tortilganda ichki tolalar kuchlanish tufayli uzilmasligini ta'minlaydi va shu bilan optik signallarning barqaror uzatilishini kafolatlaydi. Misol uchun, yuqoridan yotqizish paytida optik kabel o'zining tortishish kuchi va shamol kuchi kabi tashqi kuchlarni ko'tarishi kerak. Aramidni mustahkamlovchi elementlar uzoq muddatli stress tufayli optik kabelning shikastlanishiga yo'l qo'ymaslik uchun o'zlarining kuchlanish afzalliklarini to'liq o'ynashi mumkin.
(III) Qoplama materiali
SXC optik kabelining eng tashqi ekstrudirovka qilingan qobig'i asosan ikkita variantga ega: polivinilxlorid (PVX) va past tutunli nol - halogen material (LSZH). PVX materiali yaxshi moslashuvchanlik, korroziyaga chidamlilik va ishlov berish ko'rsatkichlariga ega va optik kabel uchun asosiy himoyani ta'minlay oladi. Umumiy muhitda kimyoviy moddalarning eroziyasiga samarali qarshilik ko'rsatishi, namlikning optik kabelning ichki qismiga kirishiga to'sqinlik qilishi va ichki tolalar va mustahkamlovchi elementlarni himoya qilishi mumkin. LSZH materiali atrof-muhitni muhofaza qilish va xavfsizlik ko'rsatkichlariga ega. Yonayotganda juda ko'p tutun va zaharli halogen gazlar hosil qilmaydi, bu yong'in sodir bo'lganda odamlarga va atrof-muhitga zararni sezilarli darajada kamaytiradi. Shu bilan birga, LSZH materiali ham yaxshi olovga chidamli ko'rsatkichlarga ega, bu yong'in tarqalishini samarali oldini oladi va zamonaviy binolarning yong'in xavfsizligi bo'yicha qat'iy talablariga javob beradi. Atrof-muhit va xavfsizlik talablari yuqori bo'lgan ba'zi joylarda, masalan, kasalxonalar, maktablar, savdo markazlari va yong'inga qarshi qat'iy talablarga ega bo'lgan aloqa kompyuter xonalari kabi aholi zich joylashgan hududlarda LSZH qoplamali SXC optik kabellari keng qo'llaniladi.
II. Optik xarakteristika parametrlari xususiyatlari
(I) Susaytirish xususiyatlari
SXC optik kabelining susaytirish xususiyatlari ishlatiladigan tola turi bilan chambarchas bog'liq. 50/125 mkm multimodli toladan foydalanilganda, 850 nm to'lqin uzunligida zaiflashuv odatda ≤3,5 dB / km ni tashkil qiladi; 1300nm to'lqin uzunligida zaiflashuv ≤1,5dB / km ni tashkil qiladi. 62,5/125 mkm multimodli tola uchun, shuningdek, 850 nm to'lqin uzunligida zaiflashuv ≤3,5 dB/km; 1300nm to'lqin uzunligida zaiflashuv ≤1,5dB / km ni tashkil qiladi. Agar G.652 bitta rejimli tola ishlatilsa, 1310nm to'lqin uzunligida zaiflashuv ≤0,45dB/km; 1550nm to'lqin uzunligida zaiflashuv ≤0,30dB / km ni tashkil qiladi. G.655 yagona rejimli tola uchun 1310nm to'lqin uzunligida susayish ≤0,50dB/km; 1550nm to'lqin uzunligida zaiflashuv ≤0,50dB / km ni tashkil qiladi. Pastroq zaiflashuv optik signallar optik kabelda uzatilganda kamroq energiya yo'qotilishini anglatadi, bu signallarning uzoqroq masofaga barqaror uzatilishini ta'minlaydi. Misol uchun, tolali uy ilovalarida optik kabelni jamiyatdagi optik tarqatish tugunidan foydalanuvchining uyiga uzatish yuzlab metr va hatto minglab metrlarni bosib o'tishi kerak bo'lishi mumkin. SXC optik kabelining past susaytiruvchi xarakteristikasi optik signal foydalanuvchining yuqori tezlik va barqaror tarmoqqa bo'lgan talabini qondirib, foydalanuvchi oxiriga yetganda hali ham etarli kuchga ega bo'lishini ta'minlaydi.
(II) tarmoqli kengligi xususiyatlari
Har xil turdagi tolali SXC optik kabellarining tarmoqli kengligi xususiyatlari ham har xil. 50/125μm multimodli tolali SXC optik kabeli uchun 850nm to'lqin uzunligida tarmoqli kengligi ≥500MHz·km; 1300nm to'lqin uzunligida tarmoqli kengligi ≥1000MHz·km. 62,5/125 mkm multimodli tolali SXC optik kabeli uchun 850nm to'lqin uzunligida tarmoqli kengligi ≥200MHz·km; 1300nm to'lqin uzunligida tarmoqli kengligi ≥600MHz·km. Kattaroq tarmoqli kengligi optik kabelga ko'proq ma'lumot uzatish imkonini beradi, bu esa yuqori tezlikdagi ma'lumotlarni uzatish talabini qondiradi. Internet texnologiyasining jadal rivojlanishi bilan yuqori aniqlikdagi video, onlayn o'yinlar va bulutli hisoblash kabi katta ma'lumotlarga ega ilovalar tobora ommalashib bormoqda va tarmoq o'tkazish qobiliyatiga talab tobora ortib bormoqda. SXC optik kabelining yuqori o'tkazuvchanlik xususiyati unga ushbu dastur stsenariylarini osongina engish va foydalanuvchilarga silliq tarmoq tajribasini taqdim etish imkonini beradi. Masalan, korporativ kampus tarmoqlarida katta hajmdagi ma'lumotlar almashinuvi va real vaqt rejimida aloqa yuqori tezlikda va barqaror tarmoqni qo'llab-quvvatlashni talab qiladi. SXC optik kabelining yuqori tarmoqli kengligi korxona ichida samarali va silliq ma'lumotlarni uzatishni ta'minlashi, korxonaning ishlash samaradorligini oshirishi mumkin.
(III) Raqamli diafragma
50/125 mkm multimodeli tolali SXC optik kabelining raqamli diafragma 0,200±0,015NA, 62,5/125mkm multimodli tolali SXC optik kabeli esa 0,275±0,015NA ni tashkil qiladi. Raqamli diafragma tolaning yorug'likni to'plash va o'tkazish qobiliyatini aks ettiradi. Tegishli raqamli diafragma optik signallarning tolaga samarali ulanishini va tolada barqaror uzatilishini ta'minlaydi. Optik uzatuvchi uchida yorug'lik manbai tomonidan chiqarilgan yorug'lik ma'lum bir optik tizim orqali tolaga ulanishi kerak. Raqamli diafragma tolaga ulanishi mumkin bo'lgan optik quvvat miqdorini aniqlaydi. Raqamli diafragma katta bo'lsa, tola ko'proq optik signallarni qabul qilishi mumkin, lekin shu bilan birga, bu intermodal dispersiyaning oshishiga olib kelishi mumkin, bu esa uzatish masofasi va tarmoqli kengligiga ta'sir qiladi. SXC optik kabelida ishlatiladigan tolaning raqamli diafragmasi intermodal dispersiyaning ta'sirini minimallashtirish va shu bilan yaxshi optik uzatish ko'rsatkichlariga erishish uchun etarli optik ulanish samaradorligini ta'minlash uchun ehtiyotkorlik bilan ishlab chiqilgan.
(IV) Kabelni kesish to'lqin uzunligi
G.652 tolasidan foydalangan holda SXC optik kabeli uchun kabelni kesish to'lqin uzunligi ≤1260nm; G.655 tolasidan foydalangan holda SXC optik kabeli uchun kabelni kesish to'lqin uzunligi ≤1480nm. Kabelni kesish to'lqin uzunligi muhim optik parametr bo'lib, tola normal ishlashi mumkin bo'lgan eng qisqa to'lqin uzunligini aniqlaydi. Optik signalning to'lqin uzunligi kesish to'lqin uzunligidan kamroq bo'lsa, tolalar multimodli uzatish fenomeniga ega bo'lishi mumkin, bu intermodal dispersiyaning oshishiga olib keladi va signal uzatish sifatiga ta'sir qiladi. Kesilgan to'lqin uzunligidan yuqori tolalar bitta rejimda uzatilishi mumkin, bu intermodal dispersiya ta'sirini sezilarli darajada kamaytiradi va optik signallarning yuqori sifatli uzatilishini ta'minlaydi. SXC optik kabelining to'lqin uzunligini kesish parametri tolaning tez-tez ishlatiladigan aloqa to'lqin uzunligi diapazonida har doim bir rejimli uzatish holatida bo'lishini ta'minlash uchun oqilona ishlab chiqilgan bo'lib, yuqori tezlikda va uzoq masofali optik aloqa uchun ishonchli kafolatni ta'minlaydi.
III. Mexanik ishlash parametrlari xususiyatlari
(I) valentlik kuchi
Aramidni mustahkamlovchi elementlar SXC optik kabelini mukammal tortishish ko'rsatkichiga ega. Masalan, optik kabelning diametri 2,8±0,2 mm bo'lsa, qisqa muddatli ruxsat etilgan kuchlanish kuchi 150N ni tashkil qiladi; optik kabelning diametri 2,0±0,2 mm bo'lganda, qisqa muddatli ruxsat etilgan kuchlanish kuchi 120N ni tashkil qiladi. Uzoq muddatli foydalanish paytida optik kabel ham zarar ko'rmasdan ma'lum miqdordagi kuchlanishga bardosh bera oladi. Bu yaxshi tortish ko'rsatkichi SXC optik kabelining turli yotqizish usullarida barqaror ishlashiga imkon beradi. Yuqori yotqizish paytida optik kabel o'zining tortishish kuchi va shamol kuchi kabi tashqi kuchlarni ko'tarishi kerak. SXC optik kabelining yuqori kuchlanish kuchi optik signallarning uzatilishiga ta'sir qilmasdan, og'ir ob-havo sharoitida buzilmasligini ta'minlaydi. Quvurni yotqizishda optik kabel tortish jarayonida kuchlanishga duchor bo'lishi mumkin va SXC optik kabelining tortishish ko'rsatkichi ham yotqizish paytida haddan tashqari stress tufayli shikastlanmasligini ta'minlaydi.
(II) Siqilish kuchi
SXC optik kabeli siqilish qarshiligi bo'yicha ham ma'lum ishlash ko'rsatkichlariga ega. Misol uchun, optik kabelning diametri ma'lum bir diapazonda bo'lsa, qisqa muddatli ruxsat etilgan ezish kuchi 500N / 100 mm. Bu shuni anglatadiki, optik kabel ma'lum darajada tashqi ekstruziyaga duchor bo'lganda ham ichki tolalarning normal ishlashini ta'minlashi mumkin. Amaliy ilovalarda optik kabel atrof-muhitning bosimiga duchor bo'lishi mumkin, masalan, tuproq bosimi va to'g'ridan-to'g'ri dafn yotqizish paytida tosh ekstruziyasi. SXC optik kabelining siqish ishlashi ushbu tashqi kuchlarga samarali qarshilik ko'rsatishi mumkin, tolaning siqilish tufayli deformatsiyalanishi yoki sinishi oldini oladi, shu bilan optik signallarning barqaror uzatilishini ta'minlaydi. Ba'zi murakkab muhitlarda, masalan, er osti keng qamrovli quvur koridorlarida, SXC optik kabelining siqish qobiliyati unga boshqa quvurlardan ekstruziyaning o'z ishlashiga ta'siridan qochib, bir nechta quvurlarni birgalikda yotqizishga moslashishga imkon beradi.
(III) egilish radiusi
SXC optik kabelining bükme radiusi statik bükme radiusi va dinamik bükme radiusiga bo'linadi. Umuman olganda, dinamik bükme radiusi optik kabelning diametridan 20 barobar kam bo'lmasligi kerak. Masalan, diametri 2,8 mm bo'lgan optik kabel uchun uning dinamik egilish radiusi 56 mm dan kam bo'lmasligi kerak. Kichik bükme radiusi talabi SXC optik kabelini yaxshi moslashuvchanlikka ega qiladi va tor joylarda yotqizilishi va o'rnatilishi mumkin. Ichki simlar va boshqa stsenariylarda ko'pincha optik kabelni to'siqlar atrofida yoki devorning burchagi bo'ylab egish kerak. SXC optik kabelining kichik egilish radiusi xarakteristikasi unga ushbu murakkab simli muhitlarga osongina moslashish imkonini beradi, bu esa qurilishning qulayligi va moslashuvchanligini oshiradi. Shu bilan birga, yaxshi bükme ko'rsatkichi, shuningdek, egilish natijasida kelib chiqqan tolaning zaiflashuvining kuchayishini kamaytirishga yordam beradi, bukilgan holatda optik signallarning barqaror uzatilishini ta'minlaydi.
IV. Atrof-muhit samaradorligi parametrlarining xarakteristikalari
(I) Ishlash harorati oralig'i
SXC optik kabeli odatda -20 ℃ dan +60 ℃ harorat oralig'ida normal ishlashi mumkin. Ushbu keng ish harorati oralig'i uni turli mintaqalar va muhitlarda foydalanish talablariga moslashishga imkon beradi. Qishki harorat noldan o'n darajadan pastga tushishi mumkin bo'lgan sovuq shimoliy hududlarda yoki yozgi harorat ko'pincha 30 ℃ dan oshadigan issiq janubiy hududlarda SXC optik kabeli barqaror ishlashni saqlab turishi mumkin. Ba'zi sanoat muhitlarida uskunalar ish paytida juda ko'p issiqlik hosil qilishi mumkin, bu esa atrof-muhit haroratining oshishiga olib keladi. SXC optik kabeli ham bunday yuqori haroratli muhitda normal ishlashi mumkin, bu esa aloqa ishonchliligini ta'minlaydi.
(II) Suv o'tkazmaydigan ishlash
SXC optik kabeli suv osti yoki nam muhitda ishlatiladigan ba'zi optik kabellar kabi juda yuqori suv o'tkazmaydigan talablarga ega bo'lmasa-da, u ma'lum bir suv o'tkazmaydigan quvvatga ega. Uning qattiq tamponlangan tolali tuzilishi va tashqi qoplama materiali namlikning kirib kelishini ma'lum darajada oldini oladi. Umumiy ichki muhitda yoki ozgina nam muhitda SXC optik kabeli namlikning tolani eroziyasidan samarali ravishda oldini oladi va optik signallarning normal uzatilishini ta'minlaydi. Hatto ba'zi tashqi havoda yomg'ir yog'ishi mumkin bo'lgan stsenariylarda ham, agar u uzoq vaqt davomida suv bilan qoplangan yoki kuchli yomg'ir namlangan muhitda bo'lmasa, SXC optik kabeli o'zining suv o'tkazmaydigan dizayni tufayli yaxshi ish holatini saqlab turishi mumkin, tolaning susayishi yoki namlikning kirib borishi natijasida yuzaga keladigan boshqa nosozliklar oldini oladi.
(III) Olovga chidamlilik
Yuqorida aytib o'tilganidek, SXC optik kabelining qoplama materiallari, PVX yoki LSZH bo'ladimi, ma'lum bir olovga chidamli ishlashga ega. LSZH qoplamali optik kabellar otashga chidamlilikda yaxshiroq ishlaydi va IEC 60332 - 3C sertifikati talablari kabi qattiq yong'in xavfsizligi standartlariga javob berishi mumkin. Binolar kabi yong'in xavfsizligi talablari yuqori bo'lgan joylarda SXC optik kabelining olovga chidamli ishlashi yong'in sodir bo'lganda xavfni samarali ravishda kamaytirishi mumkin. Yong'in sodir bo'lganda, alangaga chidamli SXC optik kabeli tez yonmaydi, bu yong'in tarqalish tezligini pasaytiradi va xodimlarni evakuatsiya qilish va yong'inga qarshi ishlarga ko'proq vaqt ajratadi. Shu bilan birga, yonish paytida uning past - tutun va galogensiz xususiyatlari ham odamlarning nafas olish yo'llari va ko'zlarini rag'batlantirishni kamaytiradi, yong'inning odamlarga zararini kamaytiradi.
V. Boshqa xususiyatlar
(I) Kichik kabel diametri va engil vazni
SXC optik kabelining konstruktiv dizayni uni kichik kabel diametri va engil vaznli xususiyatlarga ega qiladi. Misol uchun, umumiy kabel diametrlari 2,8 ± 0,2 mm, 2,0 ± 0,2 mm, 1,6 ± 0,2 mm va boshqa xususiyatlarni o'z ichiga oladi. Kichik kabel diametri va engil vazni SXC optik kabelini yotqizish vaqtida qulayroq qiladi. Ichki kabellarda kichik optik kabellar tor simli yivlar, quvur liniyasi yoki devor tikuvlari orqali osonroq o'tib, bino strukturasiga zarar etkazilishini kamaytiradi. Yuqori yotqizishda engil vazn qo'llab-quvvatlovchi tuzilmalarga bo'lgan talablarni kamaytiradi, qurilish qiyinligi va narxini kamaytiradi. Shu bilan birga, ko'p sonli optik kabellarni yotqizish kerak bo'lgan stsenariylarda kichik simi diametri va engil vaznining xususiyatlari ham tashish va saqlashni osonlashtiradi, umumiy qurilish samaradorligini oshiradi.
(II) Moslashuvchan simlar
Yaxshi moslashuvchanligi va kichik egilish radiusi bilan SXC optik kabeli juda moslashuvchan simga ega. Turli murakkab muhitlarga moslashish uchun haqiqiy simlar ehtiyojlariga qarab osongina egilishi va tartibga solinishi mumkin. Aqlli binolarda turli hududlarning aloqa ehtiyojlari har xil. SXC optik kabeli aloqa tarmog'ining samarali qamroviga erishish uchun turli ma'lumotlar nuqtalarini moslashuvchan tarzda ulashi mumkin. Vaqtinchalik aloqa liniyalarini qurish kerak bo'lgan ba'zi hollarda, masalan, ko'rgazma maydonchalari va vaqtinchalik ofis joylari, SXC optik kabelining moslashuvchan simi xususiyati vaqtinchalik aloqa ehtiyojlarini qondirish uchun barqaror aloqa aloqasini tezda qurishga imkon beradi. Bundan tashqari, o'rnatish va sozlash oson bo'lganligi sababli, keyingi davrda aloqa tarmog'ini kengaytirish yoki o'zgartirishda SXC optik kabeli ham qulay tarzda qayta ulanishi va ulanishi mumkin, bu esa texnik xizmat ko'rsatish va yangilash xarajatlarini kamaytiradi.
(III) Keng qo'llash diapazoni
SXC optik kabeli kirish tarmoqlarida va uy tolali tarmoqlarda keng qo'llaniladi va oilalar, korxonalar va maktablar kabi turli foydalanuvchilarning yuqori tezlikdagi aloqa ehtiyojlarini qondira oladi. Oilalarda u foydalanuvchilarga yuqori tezlikdagi Internetga kirish va yuqori aniqlikdagi televidenie signallarini uzatish kabi xizmatlarni taqdim etadi, odamlarning raqamli hayotga bo'lgan ehtiyojini qondiradi. Korxona parklarida SXC optik kabeli korxonaning kundalik ofis ishlarini, ma'lumotlarni uzatishni, video konferentsiyalarni va boshqa korxonalarni qo'llab-quvvatlash, korxona faoliyati samaradorligini oshirish uchun yuqori tezlikda va barqaror ichki tarmoqni quradi. Maktablarda u multimediali o'qitish va kampus tarmog'ini qurish uchun ishonchli aloqa asosini ta'minlaydi, ta'limni axborotlashtirishni rivojlantirishga yordam beradi. Bundan tashqari, SXC optik kabeli yuqori tezlikda ma'lumotlarni uzatish va qurilmalar o'rtasida real vaqtda nazoratni amalga oshirish uchun yuqori aloqa talablari bo'lgan ba'zi sanoat avtomatlashtirish sohalarida ham qo'llanilishi mumkin, bu esa sanoat ishlab chiqarishining aqlli yangilanishiga yordam beradi.
Eslatma:
Ushbu hujjat faqat ma'lumot uchun mo'ljallangan va shartnomaga ilova sifatida foydalanish mumkin emas.
Mahsulot haqida batafsil ma'lumot olish uchun bizning savdo xodimlarimiz bilan bog'laning.
