GYXTA33 optik kabeli, markaziy quvur tuzilishi va ikki qatlamli po'lat simli zirh bilan, mexanik himoya, optik ishlash va atrof-muhitga moslashishda juda yaxshi ishlaydi, ayniqsa, to'g'ridan-to'g'ri dafn etish, suv osti va temir yo'llar kabi murakkab stsenariylarga mos keladi. Uning dizayni yuqori quvvat va yengillikni muvozanatlashtirib, aloqa tarmoqlarining ishonchliligi uchun mustahkam kafolat beradi. Kelajakda 5G, sanoat Internet va boshqa texnologiyalarning rivojlanishi bilan GYXTA33 ning shaharlararo va yuqori o'tkazuvchanlik uzatish sohalarida qo'llanilishi yanada kengayadi.
Mahsulot tavsifi

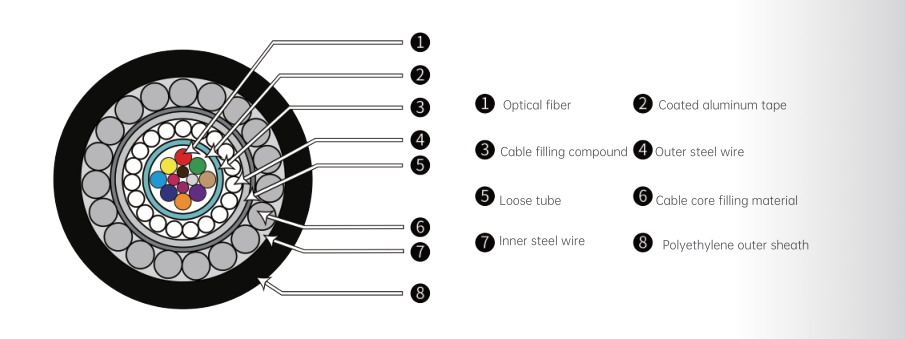

Rangli optik tolalar yuqori modulli va suvga chidamli materialdan tayyorlangan bo'sh trubaga joylashtiriladi. Bo'shashgan trubka tiksotropik suvni blokirovka qiluvchi jel bilan to'ldiriladi. Bo'shashgan trubaning atrofida ixcham va yumaloq simi yadrosini hosil qilish uchun o'ralgan nozik dumaloq po'lat simlar qatlami mavjud. Kabel yadrosi ichidagi oraliqlar suv o'tkazmaydigan material bilan to'ldirilgan. Qoplangan alyuminiy lenta bilan uzunlamasına o'ralganidan so'ng, u qatlam bilan ekstrudirovka qilinadi
polietilen ichki g'ilofdan, keyin bitta nozik dumaloq po'lat sim bilan zirhlangan va nihoyat, kabelni hosil qilish uchun polietilen tashqi qobiq bilan ekstrudirovka qilingan.
Mahsulot xususiyatlari
◆ Yaxshi mexanik ishlash va harorat xususiyatlarini namoyish etadi.
◆ Ikki qavatli bitta nozik dumaloq po'lat simli zirh kabelning kuchlanish kuchini oshiradi.
◆ Bo'shashgan trubaning materiali yaxshi gidrolizga chidamliligi va mukammal bosim qarshiligiga ega.
◆Turba ichidagi maxsus yog 'bilan to'ldirilgan, optik tolalar uchun muhim himoya.
◆ Qoplangan alyuminiy lentaning namlikka chidamli qatlamiga ega.
◆Kichik oʻlchamli, yengil va oʻrnatish oson.
GYXTA33 foydalanadi fosfatlangan po'lat sim diametri odatda 2,5-4,5 mm, ≥3000N kuchlanish kuchi va mukammal korroziyaga chidamliligi bilan markaziy quvvat elementi sifatida. Tarmoqli qatlamli struktura bilan solishtirganda, markaziy trubka dizayni kabelni yanada ixcham qiladi, diametri kichikroq (masalan, 12 yadroli kabelning diametri taxminan 10-12 mm) va og'irligini 15% -20% ga kamaytiradi, shu bilan birga ekvivalent mexanik kuchni saqlaydi.
Markaziy trubka bilan to'ldirilgan maxsus suv o'tkazmaydigan malham ≥120 ℃ tushish nuqtasi bilan, -40 ℃ dan +70 ℃ gacha bo'lgan harorat oralig'ida suyuqlik bo'lib qoladi va tashqi zarbalarning optik tolalarga ta'sirini samarali tamponlaydi.
Ikki qavatli nozik po'lat simli zirh
Po'lat simning ichki qatlami 0,4-0,6 mm diametrga ega, tashqi qatlam esa 0,6-0,8 mm diametrga ega, umumiy zirh qalinligi ≥1,2 mm bo'lib, ikki tomonlama mexanik himoyani ta'minlaydi.
Po'lat simning yuzasi galvanizli bo'lib, tuz purkash sinovida (500 soat) aniq korroziya yo'q, ob-havoga mukammal qarshilik ko'rsatadi.
Yanal bosim qarshiligi ≥2000N / 100mm (uzoq muddatli), mexanik prokat va tosh ekstruziyasi kabi tashqi kuchlarga qarshilik ko'rsatishi mumkin.
Alyuminiy-polietilen bilan bog'langan qoplama (APL)
Alyuminiy lenta qalinligi 0,2-0,3 mm, uzunlamasına o'rash kengligi ≥6 mm, polietilen niqobi ostida mahkam bog'langan va mukammal radial namlikka chidamliligi (24 soat davomida 100 kPa suv bosimi ostida suv oqib chiqmaydi).
Tashqi qoplama yuqori zichlikdagi polietilendan (HDPE), 2,5% -3,0% uglerod qora qo'shilgan va uning UV qarish qarshiligi 1000 soatlik ksenon chiroq sinovidan o'tadi, ≥80% kuchlanishni ushlab turish darajasi.
Bo'shashgan quvur materiali: Polibutilen tereftalat (PBT), ≥50MPa kuchlanish kuchi, 220 ℃ shisha o'tish harorati va mukammal gidrolizga chidamliligi (kuchni ushlab turish darajasi 85 ℃ / 85% namlikda 1000 soatdan keyin ≥80%).
Optik tolali ortiqcha uzunlikni nazorat qilish: Haddan tashqari uzunlik darajasi 0,5% -0,8% ni tashkil qiladi, bu esa haroratning aniq strandlash jarayoni orqali o'zgarganda optik tolaning cho'zilmasligini ta'minlaydi.
To'liq qismli suv blokirovkasi: Kabel yadrosi IEC 60794-1 standartiga javob beradigan suv o'tkazmaydigan ip (suvni singdirish o'z og'irligidan ≥20 marta) va suv o'tkazmaydigan malham bilan to'ldirilgan, bo'ylama suvni to'sib qo'yish ko'rsatkichi ≤0,1 ml/m.

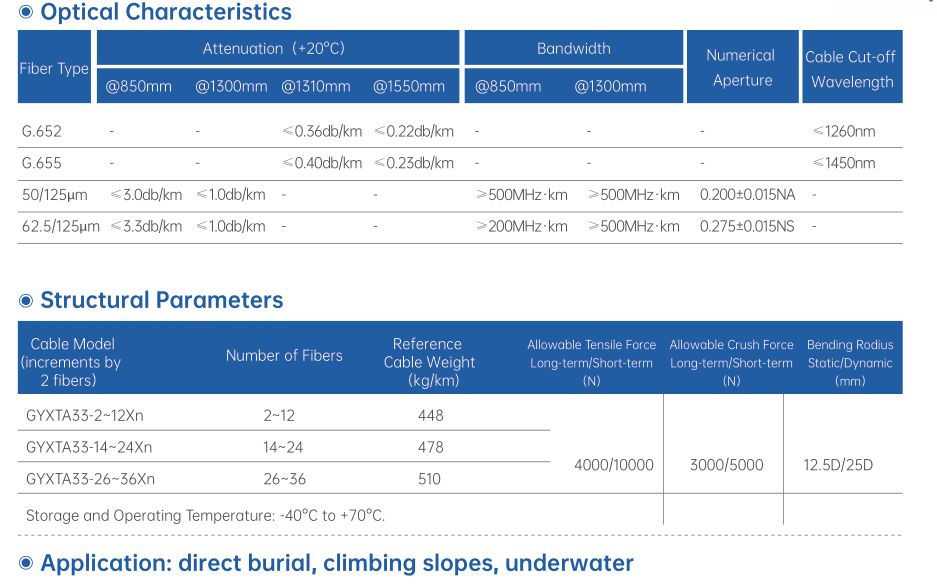

GYXTA33 bir rejimli va ko'p rejimli optik tolalarni qo'llab-quvvatlaydi, odatda quyidagi parametrlarga ega:
| Elyaf turi | To'lqin uzunligi | Zaiflash koeffitsienti (dB/km) | Izohlar |
|---|
| Yagona rejimli G.652D | 1310 nm | ≤0,36 | 40km+ dan ortiq masofada 10Gbps uzatishni qo'llab-quvvatlaydi |
| 1550 nm | ≤0,22 | DWDM tizimlari uchun javob beradi |
| Ko'p rejimli 50/125 mikron | 850 nm | ≤3,0 | Samarali modal tarmoqli kengligi ≥2000MHz·km |
| 1300 nm | ≤1,0 | Tarmoqli kengligi ≥500MHz·km |
Harorat tsikli sinovida (-40 ℃ dan +70 ℃ gacha, 5 tsikl), tolaning susayishi o'zgarishi ≤0,05dB/km ni tashkil qiladi, bu ekstremal muhitda barqarorlikni namoyish etadi.
Yagona rejimli tola: G.652D 1550nm da ≤18ps/(nm·km) dispersiya koeffitsientiga ega va G.655 tolasi 1530-1565nm diapazonida 2-10ps/(nm·km) dispersiya koeffitsientiga ega bo'lib, yuqori tezlikda va uzoq masofalarga uzatishni qo'llab-quvvatlaydi.
Ko'p rejimli tola: 50/125 mkm tola 850nm da ≥2000MHz·km samarali modal tarmoqli kengligiga ega bo'lib, ma'lumotlar markazlarida qisqa masofali yuqori tezlikdagi o'zaro ulanish ehtiyojlarini qondiradi.
To'lqin uzunligini kesish: G.652D ning kabelni kesish to'lqin uzunligi ≤1260nm bo'lib, 1310nm va undan yuqori to'lqin uzunliklarida bir rejimli uzatishni ta'minlaydi.
Makrobendingni yo'qotish: 1550nm to'lqin uzunligida, 30 mm radius bilan o'ralgan 10 burilishning yo'qolishi ≤0,1dB bo'lib, quvur liniyasining egilish stsenariylariga moslashadi.
Uzoq muddatli ruxsat etilgan kuchlanish kuchi: 2-24 yadroli kabellar uchun 1500N, 25-144 yadroli kabellar uchun 2000N va 145-288 yadroli kabellar uchun 2500N.
Qisqa muddatli ruxsat etilgan kuchlanish kuchi: 4000N, 5000N va 6000N, tortishish yotqizish talablariga javob beradi.
Kuchlanishni nazorat qilish: Maksimal taranglik ostida tolaning kuchlanishi ≤0,2% ni tashkil qiladi, bu parchalanish deformatsiyasidan (≥1,0%) ancha past.
Uzoq muddatli lateral bosim: 300N/100mm, to'g'ridan-to'g'ri dafn qilish stsenariylari uchun mos; qisqa muddatli lateral bosim 1000N / 100 mm ni tashkil qiladi, bu qurilish texnikasi tomonidan vaqtinchalik aylanishga bardosh bera oladi.
Zirh qatlamini himoya qilish: Ikki qatlamli po'lat simli zirh kabelning 1000N / 100 mm bosim ostida aniq deformatsiyaga ega bo'lishiga imkon beradi va tolaning qo'shimcha susayishi ≤0,1dB / km ni tashkil qiladi.
Statik egilish radiusi: Kabel diametridan 10 baravar (masalan, 10 mm kabel uchun 100 mm), dinamik bükme radiusi kabel diametridan 20 baravar (200 mm).
Burilish charchoqqa chidamliligi: Kabel diametridan 20 baravar ko'p bo'lgan 100 ta burilishdan so'ng, tolaning susayishida aniq o'zgarish bo'lmaydi.
Ta'sir energiyasi: 15J zarbali bolg'a (1,5kg) simi aylanasining to'rtta kvadrantining har biriga bir marta ta'sir qiladi, qobiqda yoriqlarsiz va tolaning susayishi o'zgarishi ≤0,1dB/km ni tashkil qiladi.
Ishlash harorati: -40 ℃ dan + 70 ℃ gacha, saqlash harorati -50 ℃ dan + 80 ℃ gacha.
Yuqori va past haroratli tsikl: -40 ℃ (16 soat) dan + 70 ℃ (8 soat) gacha bo'lgan 5 tsikldan so'ng, g'ilofda yoriqlar yo'q va mexanik ishlashni ushlab turish darajasi ≥80% ni tashkil qiladi.
Past haroratli mo'rtlashuv: HDPE qobig'i -40 ℃ da ≥20kJ/m² zarba kuchiga ega va yuqori haroratlarda ≥80 ℃ issiqlik buzilish haroratiga ega.
Uzunlamasına suv blokirovkasi: 1 m suv ustuni bosimi ostida 8 soat davomida suv oqib chiqmaydi va 24 soat davomida 100 kPa suv bosimi ostida radial suv blokirovkasi suv oqib chiqmaydi.
UV qarshilik: Ksenon chiroqning 1000 soatlik qarishidan so'ng, g'ilofning kuchlanish quvvatini saqlash darajasi ≥80% ni tashkil qiladi, rangi o'zgarmaydi va yorilish bo'lmaydi.
Kimyoviy korroziyaga qarshilik: pH4-9 eritmasida 30 kun davomida namlangandan so'ng, qoplamaning ishlashi aniq o'zgarishlarga ega emas, sanoat ifloslangan hududlar uchun mos keladi.
Kemiruvchilar chaqishi oldini olish: Po'lat simli zirhlar GB/T 21529-2008 standart sinovidan o'tib kemiruvchilarni kemirishiga qarshi tura oladi (28 kun ichida aniq zarar yo'q).
Vibratsiyaga qarshilik: 2 soat/eksa uchun 10-500Hz sinusoidal tebranish (10m/s²), tolaning susayishida oʻzgarishsiz, temir yoʻl tranzit stsenariylari uchun mos.
| Asosiy hisoblash diapazoni | Kabel diametri (mm) | Og'irligi (kg/km) | Ilova stsenariylari |
|---|
| 2-12 yadro | 8-10 | 100-150 | Kirish tarmoqlari, foydalanuvchi binolari tarmoqlari |
| 24-96 yadro | 12-16 | 200-300 | Metropoliten tarmoqlari, sanoat parklarining o'zaro aloqalari |
| 144-288 yadro | 18-22 | 350-500 | Magistral tarmoqlar, ma'lumotlar markazlarining o'zaro aloqalari |
To'g'ridan-to'g'ri dafn qilish: Ikki qatlamli po'lat simli zirh mexanik himoyani ta'minlaydi va ≥0,8 m dafn chuqurligi yerdagi faoliyat ta'siriga qarshi turishi mumkin.
Quvurlarni yotqizish: Silliq g'ilof va ixcham strukturasi 60-80 m/min tezligi va maksimal masofasi 1000 m bo'lgan havo bilan puflangan yotqizishni qo'llab-quvvatlaydi.
Suv osti yotqizish: To'liq suv o'tkazmaydigan dizayni va po'lat simli zirh daryolar va ko'llar kabi muhitlarga moslashadi, suv oqimi ta'siriga qarshi turish uchun ≥1500N kuchlanish kuchiga ega.
Yuqori yotqizish: Ilgaklar bilan osilgan, engil dizayni (masalan, 24 yadroli kabelning og'irligi 150 kg / km) po'lat simga tushadigan yukni kamaytiradi.
Temir yo'l va avtomobil yo'llari aloqasi: Vibratsiyaga chidamlilik va zarba qarshiligi chiziq bo'ylab barqaror signal uzatilishini ta'minlaydi.
Konlar va neft konlari: Fosfatlangan po'lat simli armatura korroziyaga chidamli bo'lib, kon qazish joylarida er usti aloqa tizimini qo'llab-quvvatlaydi.
Dengiz va daryolararo aloqa: To'liq suv o'tkazmaydigan dizayni va po'lat simli zirhli suv osti yotqizish ≥1500N kuchlanish kuchiga ega, okean oqimlarida kabelning barqarorligini ta'minlaydi.
Yuqori elektromagnit shovqin muhiti: Alyuminiy lenta himoya qatlami elektromagnit parazitlarni kamaytiradi, podstansiyalar va radar stantsiyalari yaqinidagi hududlar uchun mos keladi.
GYXTA33 ishlab chiqarish quyidagi standartlarga qat'iy rioya qiladi:
Mahalliy standartlar: GB/T 7424.1-2010 "Optik tolali kabellar uchun umumiy spetsifikatsiyalard", YD/T 901-2018 "Aloqa uchun torli tashqi optik kabellard".
Xalqaro standartlar: IEC 60794-1 "Optik tolalar va kabellar uchun umumiy spetsifikatsiyas", ITU-T G.652/G.655 optik tolali standartlar.
Maxsus sertifikatlar: UL sertifikati, ko'mir xavfsizligi sertifikati (shaxtalar uchun) va boshqalar talablarga muvofiq taqdim etilishi mumkin.
| Xususiyatlari | GYXTA33 (markaziy quvur turi) | GYTA33 (torli qatlam turi) |
|---|
| Tuzilishi | Markaziy quvur + ikki qatlamli po'lat simli zirh | Tarmoqli qatlam + bir qatlamli po'lat simli zirh |
| Diametri | Kichik (masalan, 24 yadroli uchun 12 mm) | Kattaroq (masalan, 24 yadroli uchun 14 mm) |
| Og'irligi | Engil (taxminan 150 kg/km) | Og'irroq (taxminan 180 kg/km) |
| Yanal bosimga qarshilik | Yuqori (2000N/100mm) | Pastroq (1500N/100mm) |
| O'rnatish usullari | To'g'ridan-to'g'ri dafn qilish, suv osti, quvur liniyasi uchun ustuvorlik | To'g'ridan-to'g'ri dafn qilish va yuqori xarajatlar uchun ustuvorlik |
| Ilova stsenariylari | Yuqori mexanik himoya talablari (masalan, temir yo'llar) | Umumiy to'g'ridan-to'g'ri dafn va ustki yuk |
Eslatma:
a. Modeldagi Xn qo'shimchasi tanlangan tola turini bildiradi, batafsil ma'lumot uchun Yangtze tolasi modelining tushuntirishiga qarang.
b. Bo'shashgan naycha va tolalarning rang tartibini xromatogrammada topish mumkin.
c. Polietilen qoplamaning minimal qalinligi 1,5 mm.
d. Kabel ochiq havoda 6 oydan ortiq saqlanmasligi kerak, aks holda
g'altak shikastlangan bo'lishi mumkin.
e. Ushbu hujjat faqat ma'lumot uchun mo'ljallangan va shartnomaga ilova sifatida foydalanish mumkin emas. Batafsil uchun
mahsulot haqida ma'lumot, iltimos, bizning savdo xodimlarimiz bilan bog'laning.
