Bo'shashgan quvur qatlami torli metall bo'lmagan mustahkamlangan yadroli zirhli bo'lmagan optik kabel

GYHTY optik kabeli o'zining mukammal kompleks ishlashi bilan zamonaviy aloqa tarmog'ini qurish uchun asosiy infratuzilmaga aylandi. Materialshunoslik va aloqa texnologiyasidagi uzluksiz innovatsiyalar bilan GYHTY optik kabeli aqlli tarmoqlar, temir yo'l tranziti, sanoat Interneti va boshqa sohalarda muhim rol o'ynaydi, bu esa aloqa tarmoqlarini yuqori tezlikda, aqlli va hamma joyda mavjud yo'nalishlarga olib boradi.

Mahsulot tavsifi

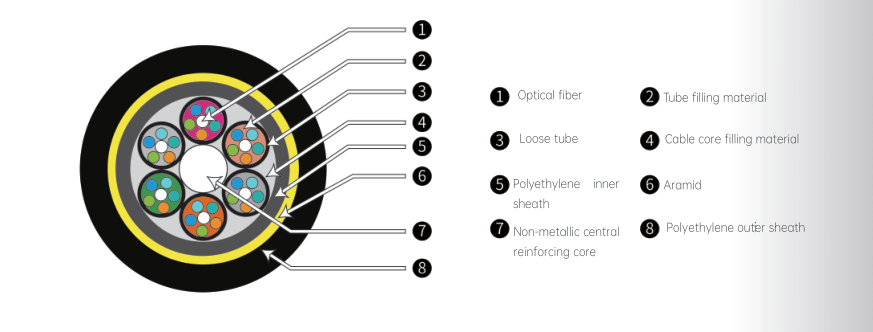

Rangli optik tolalar yuqori modulli materialdan tayyorlangan bo'sh trubkaga joylashtiriladi, so'ngra tiksotropik suvni blokirovka qiluvchi jel bilan to'ldiriladi. Kabel yadrosining markazida shisha tolali mustahkamlangan plastmassa (FRP) mavjud. Bo'shashgan trubka (va to'ldirish arqoni) dumaloq simi yadrosini hosil qilish uchun markaziy mustahkamlovchi yadro atrofida o'ralgan. Kabel yadrosidagi bo'shliqlar suvni blokirovka qiluvchi jel bilan to'ldiriladi, so'ngra polietilen ichki niqobi ostida ekstrudirovka qilinadi. Shundan so'ng, aramid ipdan yasalgan tashqi qobiq, kabelni bajarish uchun polietilen bilan ekstrudirovka qilinadi.

Mahsulot xususiyatlari

Bo'shashgan trubaning materiali gidrolizga yaxshi qarshilik va yuqori quvvatga ega.

◆ Yaxshi mexanik ishlash va harorat xususiyatlariga ega.

◆Aramid mustahkamlovchi elementlar kabelning kuchlanish kuchini oshiradi.

◆ Naycha ichidagi tiksotropik jel bilan to'ldirilgan bo'lib, optik tolalar uchun muhim muhrlanish himoyasini ta'minlaydi.

◆PE qobig'i ultrabinafsha nurlanishiga mukammal qarshilikka ega.

◆ Yagona metall bo'lmagan markaziy mustahkamlovchi yadro.

Ilova:Kanallar, havo, to'g'ridan-to'g'ri dafn qilish

1. Umumiy ko‘rinish

2. Asosiy konstruktiv dizayn va moddiy xarakteristikalar

2.1 Markaziy kuch a'zolari tizimi

• Materialni tanlash: Shisha tolali mustahkamlangan plastmassa (FRP) markaziy quvvat elementi sifatida ishlatiladi, elastik moduli 100 GPa dan yuqori. Metall materiallarning qattiqligini metall bo'lmagan materiallarning izolyatsiyalash xususiyatlari bilan birlashtiradi.

• Mexanik xususiyatlar: Bitta FRP novdasining kuchlanish kuchi ≥1200 MPa ni tashkil etadi, bu esa kabel uchun asosiy kuchlanish qarshiligini ta'minlaydi va yuqori elektr muhitida induksiyalangan oqim xavfini oldini oladi.

• Strukturaviy optimallashtirish: FRP tayog'ining yuzasi atrofdagi bo'shashgan naychalar bilan qattiq torli strukturani hosil qilish uchun maxsus ishlov beriladi, bu esa kuchlanishning bir xil taqsimlanishini ta'minlaydi va optik tolalardagi mikro bükme yo'qotishlarini kamaytiradi.

2.2 Bo'shashgan trubka va tolalarni himoya qilish tizimi

• Bo'shashgan quvur materiali: Polibutilen tereftalat (PBT) ishlatiladi, shisha o'tish harorati ≥220 ° C bo'lib, -40 ° C dan +70 ° C gacha bo'lgan harorat oralig'ida barqaror mexanik xususiyatlarni saqlaydi.

• Elyafni himoya qilish mexanizmi:

• Maxsus malham (tushish nuqtasi ≥120 ° C) trubka ichida to'ldiriladi, 25 ° C da 5000-8000 mPa·s dinamik viskoziteli, tashqi mexanik zarbalarni samarali tamponlaydi.

• Elyafning ortiqcha uzunligi 0,5% -0,8% darajasida nazorat qilinadi, bu harorat o'zgarishida tolaning ≤0,05% ni tashkil etishini ta'minlaydigan aniq bog'lash jarayonlari orqali erishiladi.

2.3 Kabel yadrosi va qobiqni mustahkamlash tizimi

• Kabel yadrosining tuzilishi:

• Bo'shashgan trubkalar va plomba arqonlari markaziy mustahkamlik elementi atrofida SZ torli usulida, simi diametridan 20-30 baravar ko'p bo'lgan ixcham dumaloq konstruktsiyani hosil qiluvchi torli qadam bilan bog'langan.

• Kabel yadrosidagi bo'shliqlar IEC 60794-1 standarti talablariga javob beradigan suv o'tkazmaydigan ip bilan to'ldiriladi (suvni singdirish qobiliyati o'z og'irligidan ≥20 marta), bo'ylama suvni to'sib qo'yish tezligi ≤0,1 ml/m.

• Qopqoq dizayni:

• Ichki qoplama qalinligi ≥1,5 mm bo'lgan yuqori zichlikdagi polietilendan (HDPE) ishlab chiqariladi va atrof-muhitning stressga chidamliligi (ESCR) ≥1000 soat.

• Tashqi qoplamaga aramid ip qatlami qo'shiladi. Aramidning zichligi 1,44 g/sm³ va uzilish kuchi ≥2800 MPa bo'lib, kabelning qisqa muddatli kuchlanish quvvatini 1500 N dan oshadi.

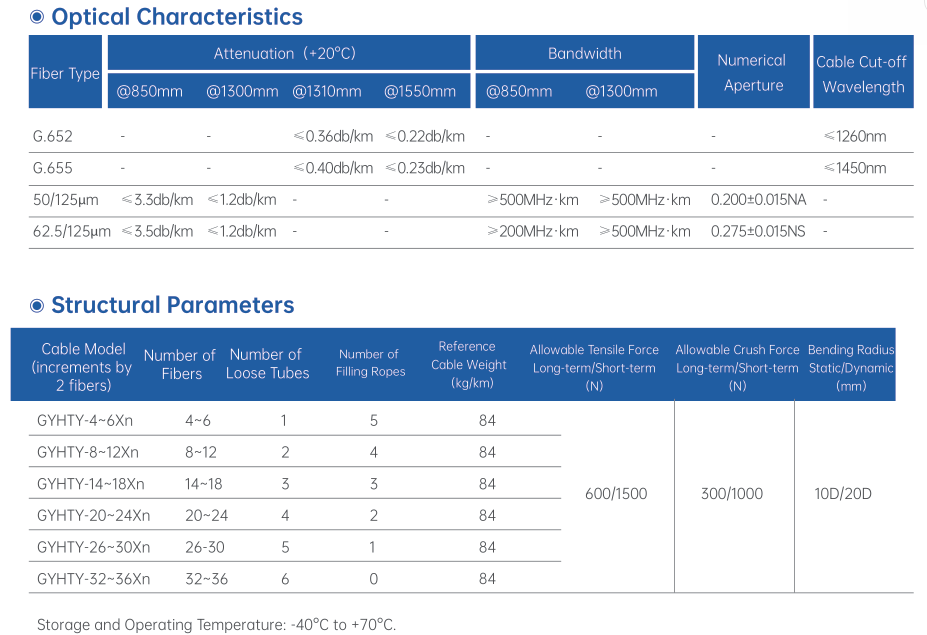

3. Asosiy ishlash parametrlarini tahlil qilish

3.1 Optik uzatish samaradorligi

• Zaiflash xususiyatlari:

• Yagona rejimli tola (G.652D): 1310 nm to'lqin uzunligida susaytirish ≤0,36 dB/km va 1550 nm to'lqin uzunligida ≤0,22 dB/km.

• Ko'p rejimli tolalar (50/125 mkm): 850 nm to'lqin uzunligida susaytirish ≤3,0 dB/km va 1300 nm to'lqin uzunligida ≤1,0 dB/km.

• Dispersiya xususiyatlari:

• 1550 nm to'lqin uzunligidagi yagona rejimli tolaning dispersiya koeffitsienti ≤18 ps/(nm·km) ni tashkil etadi, bu 10 Gbit / s tizimlarda elektr o'rnisiz 50 km uzatish talabiga javob beradi.

• To'lqin uzunligini kesish: Bir rejimli tola uchun ≤1260 nm va ko'p rejimli tola uchun ≤1480 nm, ishchi to'lqin uzunligi oralig'ida sof rejimni ta'minlaydi.

3.2 Mexanik va mexanik xususiyatlar

• Kuchlanish samaradorligi:

• Uzoq muddatli ruxsat etilgan kuchlanish kuchi: 600 N (8-12 yadroli kabellar uchun), qisqa muddatli ruxsat etilgan kuchlanish kuchi: 1500 N, YD/T 901 standarti talablariga javob beradi.

• Aramid ipli qatlam kabelning dinamik kuchlanish charchoq muddatini ≥100 000 tsiklgacha uzaytiradi (nominal kuchlanish kuchining ± 20% yuk).

• Kompressiv ishlash:

• Uzoq muddatli lateral bosim ≥300 N/100 mm, qisqa muddatli lateral bosim ≥1000 N/100 mm. Po'lat lenta zirhli strukturani optimallashtirish orqali uni 2000 N/100 mm gacha oshirish mumkin.

• Bükme ishlashi:

• Statik bükme radiusi: kabel diametridan 10 barobar, dinamik bükme radiusi: kabel diametridan 20 marta. 1550 nm to'lqin uzunligida egilish yo'qolishi ≤0,1 dB (egrilik radiusi 30 mm).

3.3 Atrof-muhitga moslashish samaradorligi

• Harorat xususiyatlari:

• Ishlash harorati oralig'i: -40 ° C dan + 70 ° C gacha. G'ilofning qattiqligi (Shore D) -40 ° C da ≤ 75 va + 70 ° C da cho'zilish tezligi ≥ 300%.

• Haroratning aylanish sinovidan so'ng (-40 ° C dan + 70 ° C gacha, 5 tsikl), tolaning susayishi o'zgarishi ≤0,05 dB / km ni tashkil qiladi.

• Suv o'tkazmaydigan ishlash:

• To'liq qismli suv blokirovkasi dizaynini qabul qilish, IEC 60794-1-F5B standartiga javob beradigan 1 m suv ustuni bosimi ostida 8 soat davomida suv oqib chiqmaydi.

• Qoplama materialining suvni yutish darajasi ≤0,01% (23 ° C, 24 soat), suvning kirib borishini samarali ravishda oldini oladi.

• Qarishga qarshi samaradorlik:

• Polietilen niqobi ostida 1000 soatlik ultrabinafsha qarish testidan (ksenon chiroq nurlanishi, 55 ° C) ≥80% kuchlanishni ushlab turish darajasi bilan o'tadi.

4. Ilova stsenariylari va muhandislik afzalliklari

4.1 Odatdagi dastur maydonlari

• Energiya aloqa tizimlari:

• 110 kV va undan yuqori podstansiyalar orasidagi aloqada metall bo'lmagan struktura elektromagnit shovqinlardan qochadi va kabelning topraklama qarshiligi ≤10 Ō ni tashkil qiladi.

• OPGW (Optik tolali kompozit havo simi) bilan birgalikda foydalanilganda, u quvvat ma'lumotlari va aloqa signallarini ikki yo'nalishda uzatishi mumkin.

• Temir yo'l tranzit tizimlari:

• Metro tunnellarida yotqizilganda, kabelning tashqi diametri ≤12 mm va og'irligi ≤150 kg / km ni tashkil qiladi, bu kabel qavslari bo'ylab o'rnatishni osonlashtiradi.

• Yuqori tezlikdagi temir yo'l aloqasida u -40°C past haroratli muhitda ≤1×10⁻¹² bit xatolik darajasi bilan barqaror uzatishni qo'llab-quvvatlaydi.

• Smart Grid qurilishi:

• Tarqalgan energiyaga kirish stsenariylarida kabelning chaqmoq qarshiligi 10/350 ms to'lqin shaklidagi 80 kA impuls sinovidan o'tadi (qoldiq kuchlanish ≤2 kV).

• Tarqatish tarmog'ini avtomatlashtirishda u ≤50 m oraliqli 10 kV havo liniyalari ostida o'zini o'zi qo'llab-quvvatlamaydigan havo yotqizishni qo'llab-quvvatlaydi.

4.2 Muhandislikni amalga oshirishning afzalliklari

• Qurilish qulayligi:

• Kabelning tashqi diametri bir xil miqdordagi yadroli GYTS kabellaridan 15% kichikroq bo'lib, quvur liniyasidan foydalanishni 20% ga oshiradi. Havo bilan puflangan yotqizish tezligi 80 m / min ga yetishi mumkin.

• Aramid qobig'i kabelning ishqalanish koeffitsientini ≤0,25 ga kamaytiradi, po'lat lenta zirhli kabellar bilan solishtirganda quvurga o'tadigan qarshilikni 40% ga kamaytiradi.

• Texnik xizmat ko'rsatish iqtisodiyoti:

• Modulli biriktiruvchi yopilishlardan foydalangan holda, ulash vaqti ≤30 daqiqa / yadro bo'lib, an'anaviy metall zirhli kabellarga nisbatan texnik xarajatlarni 30% ga kamaytiradi.

• 30 yillik dizayn hayotiy tsikli davomida hayot aylanishining narxi (LCC) metall kabellarga qaraganda 25% past.

4.3 Maxsus stsenariy moslashuvi

• Kuchli elektromagnit muhitlar:

• Kabelning yerga izolyatsiyalash qarshiligi ≥10⁴ MŌ·km, 50 Hz, 10 kV elektr maydoni ostida induktsiyalangan kuchlanish ≤10 V ni tashkil qiladi.

• Metall komponentlar tarkibi ≤0,1% ni tashkil etadi, bu GB / T 18015.1-2017 ning yonmaydigan materiallar uchun talablariga javob beradi.

• Chaqmoq chaqishi mumkin bo'lgan hududlar:

• Yashin to'xtatuvchilari bilan birgalikda foydalanilganda, kabelni topraklama tizimi chaqmoq oqimining tushirish vaqtini ≤5 ms gacha boshqarishi mumkin.

• Metall bo'lmagan struktura kabelning chaqmoqni jalb qilish ehtimolini 90% ga kamaytiradi, bu esa yashin urishiga moyil bo'lgan tog'li va ochiq joylarga mos keladi.

5. Sanoat standartlari va sertifikatlari

• Mahalliy standartlar:

• Aloqa uchun YD/T 901-2018 "Stranded Layer Type Ochiq Optik Kabellariga mos keladi" va Telcordia sertifikatidan (TLC) o'tgan.

• Olovga chidamlilik GB/T 19666-2019 ning B1 darajasi talablariga javob beradi, tutun zichligi darajasi (SDR) ≤15.

• Xalqaro sertifikatlar:

• IEC 60794-1-2003 standartiga mos keladigan VW-1 yonish darajasi bilan UL 1581 sertifikatini oldi.

• Ekologik toza, qo'rg'oshin va simob kabi zararli moddalar miqdori ≤0,1% bo'lgan RoHS 2.0 sertifikatidan o'tgan.

6. Rivojlanish tendentsiyalari va texnologik innovatsiyalar

1. Moddiy innovatsiya:

• FRP qismini almashtirish uchun bazalt tolasidan foydalanish, kabelning harorat qarshiligi chegarasini +120 ° C ga ko'tarish, yuqori haroratli sanoat stsenariylariga mos keladi.

• Ultrabinafsha nurlarini yutish darajasiga ega nano-kompozit qoplamali materiallarni ishlab chiqish 98% gacha ko'tarilib, qarishga qarshi xizmat muddatini 50 yilgacha uzaytirdi.

2. Strukturaviy innovatsiya:

• Optik tolali sensorlarni ±1°C haroratni o'lchash aniqligi va ±1 m joylashishni aniqlash aniqligi bilan taqsimlangan harorat monitoringi (DTS) ga integratsiya qilish.

• Mikro-bo'sh trubka dizaynini (ichki diametri 2,5 mm) qabul qilish, 5G fronthaul talablariga javob berish uchun yadro zichligini 288 yadro / 12 mm tashqi diametrga oshirish.

3. Jarayon innovatsiyasi:

• FRP va g'ilof o'rtasidagi bog'lanish kuchini 50 N / sm ga oshirish uchun lazerli payvandlash texnologiyasini qo'llash, interfeysni tozalash xavfini kamaytiradi.

• ≤0,02 dB/km zaiflashuv tebranishi bilan tolaning ortiqcha uzunligini ±0,05% ga nazorat qilishning aniqligini yaxshilash uchun AI ko'rishni tekshirish tizimini joriy etish.

7. Oddiy muhandislik holatlari

1. Janubiy elektr tarmog'idagi 110 kV podstansiyalarni o'zaro ulash loyihasi:

• 30 km uzunlikdagi GYHTY-48B1 optik kabeli gibrid quvur liniyasi-havo yotqizish usulida yotqizildi. Bit xatolik darajasi ≤1×10⁻¹² boʻlib, oʻrni himoyasi signallarining real vaqtda uzatish talablariga javob beradi.

2. Pekin-Shanxay tezyurar temir yo'lining aloqa tizimi:

• Temir yo'l bo'ylab 200 km GYHTY-24B1 optik kabeli yotqizildi, u ≤0,1 UI jitter bilan -40 ° C past haroratli muhitda 10 Gbps uzatishni qo'llab-quvvatladi.

3. Xiongan yangi hududida aqlli tarmoqni ko'rsatish loyihasi:

• GYHTY-96B6a optik kabeli DTS funksiyasini ≤5 soniya erta ogohlantirish javob vaqti bilan simi bo'g'inlarining real vaqt rejimida harorat monitoringini birlashtirgan holda ishlatilgan.

8. Foydalanish va texnik xizmat ko'rsatish va nosozliklarni bartaraf etish

1. Kundalik texnik xizmat ko'rsatish nuqtalari:

• Har chorakda kabelning topraklama qarshiligini (≤10 Ō) va izolyatsiyalash qarshiligini (≥10⁴ MŌ·km) tekshiring.

• Har yili 0,1 dB/km zaiflashuv o'zgarishi chegarasi va ±5 m joylashishni aniqlash aniqligi bilan OTDR sinovlarini o'tkazing.

2. Umumiy nosozliklarni bartaraf etish:

• Elyaf parchalanishi: Har bir nuqta uchun ≤30 daqiqa vaqtni oladigan issiqlik bilan qisqaruvchi gilzalar bilan birgalikda termoyadroviy biriktiruvchi (fusion yo'qolishi ≤0,05 dB) yordamida ta'mirlang.

• Qopqoqning shikastlanishi: Maxsus ta'mirlash yamoqlari yordamida ta'mirlash (uzilish kuchi ≥20 MPa), bosim qarshiligini asl qoplamaning 90% ga qaytaring.

9. Tanlash va sozlash bo'yicha tavsiyalar

1. Asosiy raqamni tanlash:

• Tarmoqqa kirish: FTTH terminallarining ulanish talablarini qondirish uchun 2-12 yadro.

• Magistral tarmoq: DWDM tizimini kengaytirishni qo'llab-quvvatlash uchun 48-288 yadro.

2. Atrof-muhitga moslashish:

• Kuchli elektr ta'minoti sohalari: ≤0,1% metall tarkibiy qismi bo'lgan aramid bilan mustahkamlangan GYHTY ga ustunlik bering.

• Nam joylar: Suvni to'sib qo'yadigan ipning suvni assimilyatsiya qilish qobiliyati o'z vaznidan ≥20 barobar ko'p bo'lgan to'liq suv o'tkazmaydigan tuzilmani qabul qiling.

3. Iqtisodiy tahlil:

• Qisqa muddatli loyihalar: asosiy aloqa ehtiyojlarini qondirish uchun iqtisodiy GYHTY (birlik narxi taxminan 8 yuan/metr) ni tanlang.

• Uzoq muddatli loyihalar: Ta'mirlash xarajatlarini kamaytirish uchun yuqori ishonchlilikdagi GYHTY (birlik narxi taxminan 12 yuan / metr) dan foydalaning.

10. Kelajakdagi istiqbol

1. Texnologik evolyutsiya yo'nalishi:

• 6G tarmoqlarida o‘ta yuqori tezlikdagi uzatishni qo‘llab-quvvatlovchi 1 Pb/s yagona kabel sig‘imi uchun Space Division Multiplexing (SDM) texnologiyasini ishlab chiqing.

• Terahertz aloqa modullarini qamrov radiusi ≤100 m boʻlgan optik kabel-simsiz termoyadroviy uzatishga integratsiya qiling.

2. Qo'llash sohalarini kengaytirish:

• Chuqur dengiz aloqasi: zirhlarni optimallashtirish (ikki qavatli zanglamaydigan po'latdan yasalgan lenta) orqali 3000 metr chuqurlikdagi bosimga bardosh berib, dengiz osti kuzatuv tarmoqlarini qurishni qo'llab-quvvatlaydi.

• Kosmik aloqa: Yerga yaqin orbitali sun'iy yo'ldosh yerosti stansiyalarining o'zaro ulanish talablarini qondirish uchun yuqori haroratga chidamli qobiqlardan foydalaning (haroratga chidamlilik +200 ° C).

Eslatma:

a. Modeldagi Xn qo'shimchasi tanlangan tola turini bildiradi, batafsil ma'lumot uchun Yangtze tolasi modelining tushuntirishiga qarang.

b. Bo'shashgan naycha va tolalarning rang tartibini xromatogrammada topish mumkin.

c.Polietilen qoplamaning minimal qalinligi 1,5 mm.

d. Kabel ochiq havoda 6 oydan ortiq saqlanmasligi kerak, aks holda g'altak

   shikastlanmoq.

e. Ushbu hujjat faqat ma'lumot uchun mo'ljallangan va shartnomaga ilova sifatida foydalanish mumkin emas. Batafsil mahsulot uchun

   ma'lumot, iltimos, bizning savdo xodimlarimiz bilan bog'laning.
