GJYXFHA - metall bo'lmagan mustahkamlik elementlari va alyuminiy-polietilen qoplamali aloqa kanalining bir turi (ichki va tashqi) optik kabel
Mahsulot tavsifi

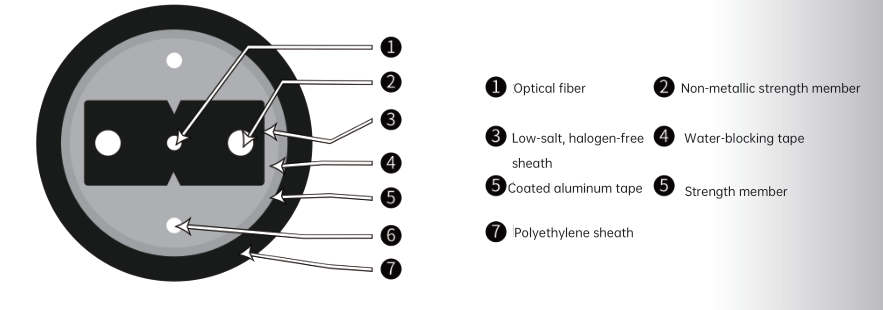

Optik kabellarning o'tkazgichga kirishi uchun kelebek introduktsiyasi aloqa blokini markazga qo'yadi, ikkita parallel metall bo'lmagan mustahkamlik elementi (FRP) ikkala tomonda joylashgan. Tashqi tomondan qo'shimcha po'lat sim mustahkamligi elementi biriktiriladi va keyin u qora past tutunli nol halogen niqobi ostida ekstrudirovka qilinadi. U alyuminiy folga namlik o'tkazmaydigan qatlam bilan o'ralgan va nihoyat kabelni hosil qilish uchun pe qoplamasi bilan ekstrudirovka qilingan.
Mahsulot xususiyati
◆ Ixtisoslashgan egilishga chidamli optik tolalar ko'proq tarmoqli kengligini ta'minlaydi va tarmoq uzatish xususiyatlarini yaxshilaydi.
◆ Yagona po'lat simli mustahkamlik elementi optik kabelga mukammal tortishish ko'rsatkichini ta'minlaydi.
◆ Ikki parallel FRP (tolali mustahkamlangan plastmassa) kabelning siqilish qarshiligini mustahkamlaydi va optik tolalarni himoya qiladi.
◆ Kabel oddiy tuzilishga ega, engil va amaliy.
◆ Oson yechish ulanishni osonlashtiradi, o'rnatish va texnik xizmat ko'rsatishni soddalashtiradi.
◆ Kam tutunli nol halogenli olovga chidamli qobiq ekologik jihatdan qulaydir.
◆ PE tashqi qobig'i mukammal UV qarshilikka ega.
◆ Qoplangan alyuminiy lenta namlikka chidamli qatlamni ta'minlaydi.

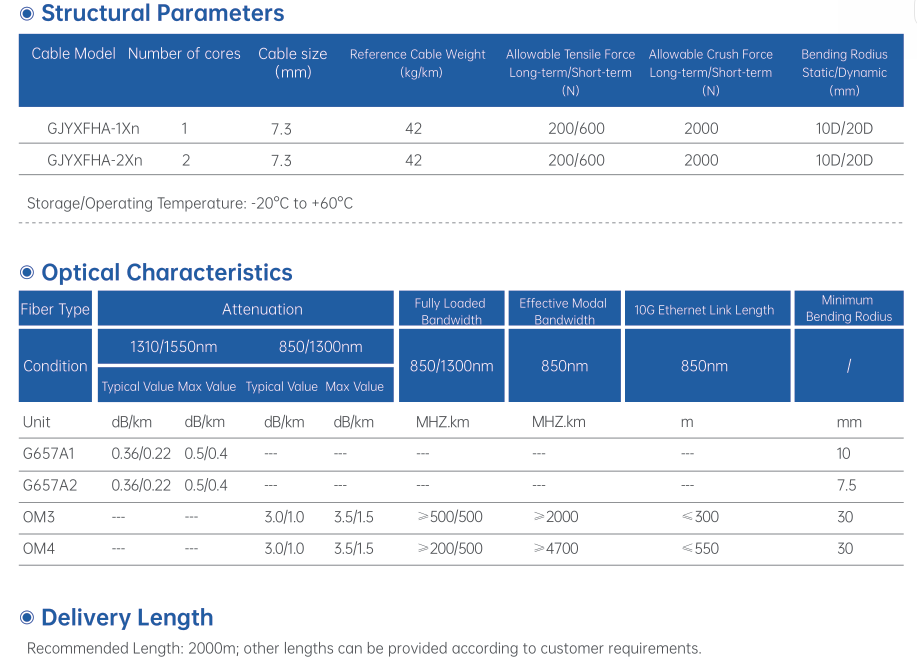

Strukturaviy parametrlar
Elyaflar soni: Odatda, kabeldagi optik tolalar soni 1 dan 4 yadroli, asosan bir yadroli, boshqa spetsifikatsiyalar, masalan, ikki yadroli, shuningdek, turli foydalanuvchilarning aloqa sig'im ehtiyojlarini qondirishi mumkin. Misol uchun, ba'zi uy xo'jaliklari foydalanuvchilari uchun uyga tolali (FTTH) ulanishda bir yadroli tola internetga kirish va televizor ko'rish kabi kundalik xizmatlarni qondirish uchun etarli bo'lishi mumkin; kichik korxonalar yoki ofis stsenariylari uchun tarmoq tarmoqli kengligi talablari yuqori bo'lsa, yuqori ma'lumotlarni uzatish tezligi va ortiqcha zaxira nusxalariga erishish uchun ikki yadroli yoki ko'p yadroli tolalardan foydalanish mumkin.
Kuchli a'zolar: Ikkita parallel metall bo'lmagan mustahkamlik elementi (FRP) ikkala tomonda joylashgan. Ushbu FRP mustahkamligi elementlari optik tolalarni samarali himoya qila oladigan va tashqi bosimga duchor bo'lganda ularning shikastlanishiga yo'l qo'ymaydigan yaxshi bosim ko'rsatkichlariga ega. Shu bilan birga, metall bo'lmagan material optik kabelni yaxshi izolyatsiyalash va elektromagnit parazitlarga qarshi qobiliyatga ega bo'lishiga imkon beradi, bu esa uni turli xil murakkab elektromagnit muhitlarga moslashtiradi.
Qopqoq tuzilishi: Optik kabel avval qora kam tutunli nol-galogenli qobiq bilan ekstrudirovka qilinadi. Ushbu qoplama materiali atrof-muhitni muhofaza qilish xususiyatlariga ega, chunki u yondirilganda ko'p miqdorda tutun va zaharli gazlar chiqarmaydi, atrof-muhit va inson salomatligi uchun nisbatan do'stona. U alyuminiy lenta namlikka chidamli qatlam bilan o'ralgan bo'lib, u tashqi namlikning kabelning ichki qismiga kirishini samarali ravishda blokirovka qilishi va optik tolalarning barqaror optik ishlashini himoya qilishi mumkin. Nihoyat, kabelni hosil qilish uchun pe qoplamasi ekstruziya qilinadi. PE tashqi niqobi ostida tashqi ultrabinafsha nurlanishiga qarshilik ko'rsatadigan, optik kabelning xizmat qilish muddatini uzaytiradigan va uni turli xil ichki va tashqi muhitlarga moslashtiradigan mukammal UV qarshilikka ega.
Kabel o'lchamlari: Misol sifatida umumiy GJYXFHA-1Xn va GJYXFHA-2Xn ni oladigan bo'lsak, ularning kabel diametri ikkalasi ham 7,3 mm. Ushbu ixcham o'lchamdagi dizayn kabelni kanallarni yotqizish yoki ichki simlarni o'tkazish uchun qulayroq qiladi va kichik kanal bo'shliqlari yoki devor kanallari va boshqa yotqizish muhitlariga moslasha oladi.
Mexanik ishlash parametrlari
Ruxsat etilgan kuchlanish kuchi: GJYXFHA optik kabelining uzoq muddatli ruxsat etilgan kuchlanish kuchi 200N, qisqa muddatli ruxsat etilgan kuchlanish kuchi esa 600N. Bu shuni anglatadiki, normal foydalanish vaqtida kabel o'zining ishlashiga ta'sir qilmasdan, ma'lum miqdordagi kuchlanish kuchiga bardosh bera oladi, lekin qurilish vaqtida kabelning ichki optik tolalari va boshqa tuzilmalari shikastlanmasligini ta'minlash uchun qisqa muddatli qo'llaniladigan kuchlanish kuchi 600N dan oshmasligi kerak. Misol uchun, kanal kabelini tortib olish konstruktsiyasini amalga oshirayotganda, kabelning rulman oralig'idan oshib ketmaslik uchun tortish kuchining kattaligiga e'tibor qaratish lozim.
Ruxsat berilgan ezib tashlash kuchi: Ushbu kabelning uzoq muddatli ruxsat etilgan siqilish kuchi 2000N/100 mm, qisqa muddatli ruxsat etilgan ezish kuchi ham 2000N/100 mm. Bu shuni ko'rsatadiki, kabel tashqi bosimga duchor bo'lganda uning strukturasining yaxlitligini va ishlashning barqarorligini saqlab qolishi mumkin. Misol uchun, kabel boshqa atrofdagi kabellar yoki kanaldagi narsalar tomonidan siqib qo'yilganda yoki ochiq havoda tuproq bosimiga duchor bo'lganda, uning ezish kuchi parametrlari kabelning normal ishlashini ta'minlashi mumkin.
Bükme radiusi: GJYXFHA optik kabelining dinamik egilish radiusi 10D (bu erda D - kabel diametri), statik bükme radiusi esa 20D. Ya'ni, kabel yotqizish jarayonida (dinamik vaziyat) bükme radiusi 73 mm dan kam bo'lmasligi kerak (7,3 mm × 10); kabel o'rnatilgandan so'ng (statik vaziyat), bükme radiusi 146 mm (7,3 mm × 20) dan kam bo'lmasligi kerak. Agar bükme radiusi juda kichik bo'lsa, bu optik tolaning zaiflashuvining kuchayishiga olib keladi va hatto aloqa sifatiga ta'sir qiluvchi tolaning sinishiga olib kelishi mumkin.
Optik ishlash parametrlari
Elyaf turi: 62,5 mkm (850/1300nm), 50 mkm (850/1300nm), G.652D (1310/1550nm), G.657A (B) (1310/1550nm) kabi turli xil tola turlaridan foydalanish mumkin. Turli xil optik tolalar va ilovalar turli xil xususiyatlarga ega. Misol uchun, G.652D tolasi 1310nm va 1550nm to'lqin uzunliklarida past susaytiruvchi, uzoq masofali, katta hajmli aloqa uzatish uchun mos bo'lgan keng tarqalgan ishlatiladigan yagona rejimli toladir; G.657A (B) tolasi esa yaxshi bükme ko'rsatkichlariga ega bo'lib, uni ichki simlar kabi kichik bükme radiuslari bo'lgan muhitlarda ishlatish uchun ko'proq mos keladi.
Zaiflash qiymati: Har xil turdagi tolalar uchun ularning zaiflashuv qiymatlari farqlanadi. Misol sifatida G.652D tolasini oladigan bo'lsak, 1310 nm to'lqin uzunligidagi odatiy susaytirish qiymati 0,36 dB / km ni tashkil qiladi va 1550 nm to'lqin uzunligidagi odatiy susaytirish qiymati 0,22 dB / km ni tashkil qiladi. Zaiflash qiymati optik tolalarning uzatish ko'rsatkichlarini o'lchash uchun muhim ko'rsatkichlardan biridir. Zaiflash qiymati qanchalik past bo'lsa, optik tolada uzatish masofasi qanchalik uzoq bo'lsa va signal sifati shunchalik yaxshi bo'ladi.
Tarmoqli kengligi: Agar 50mm (850/1300nm) tola ishlatilsa, uning minimal LED tarmoqli kengligi 400/800MHz·km. Tarmoqli kengligi optik tola uzatishi mumkin bo'lgan chastota diapazoni va ma'lumotlar tezligini aniqlaydi. Yuqori tarmoqli kengligi yuqori aniqlikdagi video uzatish, katta ma'lumotlarni yuklab olish va boshqa xizmatlar kabi yuqori tezlikdagi ma'lumotlarni uzatish ehtiyojlarini qondirishi mumkin.
Atrof-muhit samaradorligi parametrlari
Harorat diapazoni: GJYXFHA optik kabelining saqlash va ish harorati oralig'i -20 ℃ dan +60 ℃ gacha. Bu kabelning nisbatan keng haroratli muhitda normal ishlashi va saqlanishi mumkinligini anglatadi. Qishda sovuq shimoliy hududlarda tashqi havo harorati -20 ° C dan past bo'lishi mumkin. Hozirgi vaqtda kabel optik tolaning optik xususiyatlari va tuzilishiga ta'sir qilmasligini ta'minlash uchun yaxshi past haroratli ishlashga ega bo'lishi kerak; issiq yozda tashqi havo harorati +60 ℃ dan oshishi mumkin, shuningdek, kabel yuqori haroratli muhitga bardosh bera olishi va barqaror ishlashni saqlab turishi kerak.
Namlikka qarshilik: Plastik qoplamali alyuminiy lenta (APL) namlik o'tkazmaydigan qatlamga ega bo'lgan kabel tufayli u namlikning kabelning ichki qismiga kirishini samarali ravishda oldini oladi. Namlikning kirib borishi optik tolaning susayishining kuchayishiga olib keladi va hatto optik tolaning korroziyasiga olib kelishi mumkin, bu esa kabelning xizmat qilish muddatiga ta'sir qiladi. Shuning uchun, suvning to'planishiga moyil bo'lgan nam muhitda yoki er osti kanallarida ishlatiladigan kabel uchun yaxshi namlik qarshiligi juda muhimdir.
Olovga chidamli ishlash: Kabelning kam tutunli nol-galogenli olovga chidamli qobig'i yaxshi olovga chidamli ko'rsatkichga ega, bu yong'in sodir bo'lganda yong'in tarqalishini oldini oladi va yong'inning aloqa tizimiga zarar etkazishini kamaytiradi. Shu bilan birga, past tutunli va nol-galogenli xarakteristikalar, shuningdek, yong'in sodir bo'lganda, ko'p miqdorda tutun va zaharli gazlar hosil bo'lmasligini bildiradi, bu xodimlarni evakuatsiya qilish va yong'inga qarshi ishlarni olib borish uchun qulaydir.
Boshqa parametrlar
Tavsiya etilgan uzunlik: Umumiy tavsiya etilgan uzunlik 2000 m, lekin mijozning talablariga muvofiq boshqa uzunliklar ham taqdim etilishi mumkin. Bu kabelni turli xil muhandislik ehtiyojlariga muvofiq sozlash imkonini beradi, turli xil haqiqiy yotqizish stsenariylarining uzunlik talablariga javob beradi. Misol uchun, ba'zi qisqa masofali ichki simlarni ulash loyihalarida faqat bir necha yuz metr kabel kerak bo'lishi mumkin; ba'zi uzoq masofali tashqi kanallarni yotqizish loyihalarida bir necha kilometr kabel talab qilinishi mumkin.
Eslatma:
Ushbu hujjat faqat ma'lumot uchun mo'ljallangan va shartnomaga ilova sifatida foydalanish mumkin emas.
Mahsulot haqida batafsil ma'lumot olish uchun bizning savdo xodimlarimiz bilan bog'laning.
